日本の周辺国が装備する兵器のデータベース





性能緒元
重量42.5トン(自走ロケット発射機の全備重量)/19トン(シャーシのみの重量)
全長11.43m
全幅3.05m
全高3.05m
エンジンディーゼルエンジン
最高速度60km/h
航続距離650km
渡渉深度1m
武装300mm5連装ロケット発射機×2
ロケット全備重量800kg
弾頭重量280kg
射程20〜130km(輸出向け)
乗員4名

【開発経緯】
AR-1A 300mm10連装自走ロケット砲は、中国北方工業公司(NORINCO)が開発した輸出向け多連装ロケット・システムである[1]。2008年にその存在が確認され、翌2009年にアブダビで開催された国際防衛展示会(IDEX 2009)で実車が公開展示された。

NORINCOでは、すでに03式300mm12連装自走ロケット砲(PHL-03/AR-2)を実用化していたが、AR-1Aは03式の運用実績を元にしてロケット発射機をモジュール化することで再装填に要する時間を短縮するなどの改良が施されているのが特徴。NORINCOでは、AR-1A、AR-2/05式に加えて、シャーシの軽量化を行ったAR-1 300mm8連装自走ロケット砲、大口径ロケットの搭載を可能として射程や威力を増したAR-3 300mm/370mm8連装自走ロケット砲を開発しており、ユーザーの多用な要望に応じ得るラインナップを揃えている[2][3]。

【性能】

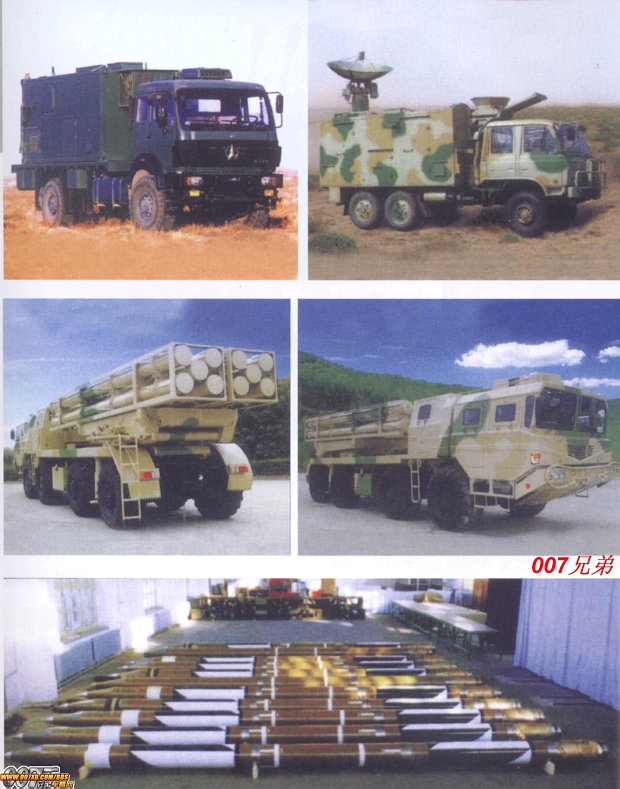

ロケット弾を搭載する自走ロケット発射機は万山特殊車輌製造廠製WS-2400八輪重機動トラックが使用される。これはAR-2/05式と同じ。WS-2400八輪重機動トラックは、万山特殊車輌製造廠がソ連のMAZ-543Mをリバースエンジニアリングして開発した大形野戦トラックで、シャーシのサイズは、全長11.43m、全幅3.05m、全高3.05m、車体重量19トン、最大積載量22トン。全備重量は、自走ロケット発射機の場合40トンに達するが、大出力のドイツ製ディーゼルエンジンを搭載し地形に合わせて空気圧を調整できる中央タイヤ圧制御システムなど装備することにより比較的良好な野外機動性を有している。路上最高速度は60km/h、最大航続距離は650km、水深1mまでの徒渉水深能力が与えられている[4]。

車体前方には乗員4名の乗員室が配置されており、後部に荷台が配置されている。乗員登場区画はNBCエアコンや防護システムが標準装備[1]。発射に際しては、第3、第4車輪の間に装備されたジャッキを接地させて車体を安定化させる方式を採用している。走行状態からロケットの発射が可能になるまでに要する時間は5分。ロケット発射後は1分で走行状態に復し、敵の対砲兵射撃を避けるために迅速に移動を行うことが可能[1]。

AR-2/03式では、車体後部のパイプ集合型ランチャーにロケット弾を装填・発射する方法を採っているが、12門のロケットランチャーに7mを超えるロケット弾を再装填するにはクレーンを使用しても20分を要することであり、装填時間の短縮と装填作業の省力化が求められていた。AR-1Aでは5発のロケット発射筒を一組としたコンテナ2基を車体後部に搭載、ロケットを発射した後は、コンテナごと取り外して、新たなコンテナを再装填することで、迅速な装填・換装を可能としているのが特徴[1]。発射筒に収められたロケット弾はメンテナンスフリー化されており、整備の手間を軽減している[5]。

AR-1Aのロケット弾はAR-2/03式と共通で、重量800kg、直径300mmの固体燃料ロケット推進式の大型ロケット弾を採用している[6]。AR-2/03式では最大射程70km、130km、150kmと3種類のロケット弾が用意されているが、最も射程の長い150kmのロケット(GPS誘導システム内蔵)は中国軍向けだけに製造されており、輸出向けで提供されるのは射程130kmのロケットまで[7]。輸出向けのロケットにはGPS誘導システムは搭載されていない[7]。弾頭については、BRE2高性能榴弾、BRE3対人子弾収納型、BRE4対戦車子弾収納型、サーモバリック弾頭などが用意されている。BRE3、BRE4は480〜623発の子弾を内蔵しており、前者の制圧面積は80〜160平方メートル、後者のそれは20〜70平方メートルとされる[3][7]。ロケット弾は、単射もしくは一斉発射が可能。

【参考資料】
[1]Army Recognition「AR1A MRLS Multiple rocket launcher system」
[2]平可夫「北方工業公司推出AR3型遠程火箭砲」(『漢和防務評論』2009年7月号/33頁)
[3]平可夫「摩洛哥希望獲得中国遠程火箭炮」(『漢和防務評論』2011年1月号/33頁)
[4]「遠火呼嘯、万鈞雷霆-我国遠程火箭炮発展全掲秘」(『全球防務叢書』第四巻 輔国号/内蒙古人民出版社/6〜17頁)
[5]Military-Today.com「AR1A Multiple Launch Rocket System」
[6]平可夫「SMERCH的強烈競争対手A100和AR2/1多管火箭炮」(『漢和防務評論』2009年10月号/52〜58頁)
[7]平可夫「中国向摩洛哥提供AR2遠程火箭砲」(『漢和防務評論』2011年1月号/34頁)
