Nvidia 600シリーズ

GTX660,650情報

ピーク性能比較
GK106(Full 1152Cuda) GK106 960Cuda GK106 768Cuda GTX560Ti HD7870 GHz HD7850 HD7770 GHz
clock 計算が面倒なので1000MHzに統一 822(1645MHz) 1000MHz 860MHz 1000MHz
単精度ピーク 2304Gflops 1920Gflops 1536Gflops 1263Gflops 2560Gflops 1761Gflops 1280Gflops
Texture Fill Rate 96billion/sec(96tex) 80bi/sec(80tex) 64bi/sec(64tex) 52.5bi/sec 80bi/sec(fp16 40bi/sec) 55bi/sec(fp16 27.5bi/sec) 40bi/sec(fp16 20bi/sec)
Rasterization(Mtris/s) 3,000(3GPC) 3,000 2,000(2GPC) 1,644 2,000 1,720 1,000
Memory Bandwidth ※参照 128GB/s 153.6GB/s 153.6GB/s 72GB/s
※6000MHzの場合は、144GB/s(192bit) 96GB/s(128bit)
 5000MHzの場合は、120GB/s(192bit) 80GB/s(128bit)となる.


リークベンチ フルレビュー
リファ
http://www.tweaktown.com/reviews/4922/nvidia_gefor...
OC
http://www.tweaktown.com/articles/4931/nvidia_gefo...
GeForce GTX 660 Is Faster Than Radeon HD 7870, Costs $249
http://videocardz.com/34684/geforce-gtx-660-is-fas...
3DMark11スコア CPU
GTX660(GK106) P6917 X2364 i5-3550 3.3GHz※
HD7950定格 P7038 X2302 i7-3960X Extreme Edition, 3.3 GHz
GTX660 OEM(GK104) P6226 X2094 i7-3770 3.40GHz
http://www.arabpcworld.com/?p=18294
http://videocardz.com/34668/geforce-gtx-660-3dmark...
http://www.xbitlabs.com/articles/graphics/display/...
http://news.mynavi.jp/articles/2012/08/28/acer660/...
※GPU-Zの数値からクロックを計算すると少しOCされている
 GPUコア1072MHz Mem6108MHz(リファboost 1033MHz 6008MHz)

そしてダイサイズが異常にでかい。リーク情報では221mm2なので単純な3/4みたいだが240mm2説もある。Kepler1.5的な改良を期待したい


現状まとめ
・HD7850のライバルと思われたが、カタログスペックを上回る高性能
・補助電源1本でHD7950と同等の3DMark11スコア(困惑)
・960コア192bitのGTX660がどうにもならないくらいにradeonを叩きのめす(震え声)
・有利なゲームではHD7950より速く、不利なゲームではHD7870より遅い。平均的にはHD7870より高速。
・249ドルx80=19920円。プライスカットしたHD7870と同じ小売希望価格。

・値上げと機能制限でAMDに配慮。旧GTX650TiがGTX660へ格上げ(憤慨)
・じゃあ新650Tiは768SP+128bitってことだな?(失望)
・nvidiaの6pinは汚い6pin 1本(キリッ
・代理店のボッタが酷いので、在庫整理のためにHD7950を買い支えよう(提案)
・GK106は4モデル発売。650Ti 128bit確定オワタ\(^o^)/





SLIってどうなのよ?
GeForce GTX 660  GK106  960core  1GB/2GB GDDR5 192bit $199-$229
このリークを元に計算。

SLIの性能向上スケーリング係数1.87倍。3way-SLI 2.8倍
http://ja.wikipedia.org/wiki/Scalable_Link_Interfa...
SLI 960SPx1.87=1795.2SP(GTX680の1.169倍相当)
3way 960SPx2.8=2688SP (1.75倍)
参考 GTX680 1536SP
GTX660の3Dmark11スコアP6917 X2364に1.87倍をかけるとP13000、X4420

諭吉4枚でGTX680の1.169倍〜1.3倍程度の性能を発揮する(涙目)
初期にリークされたGTX650ti並の衝撃はなくなったが、コストパフォーマンスの面では一応過去最高。
ショップ的にもマザー+VGA2枚売れておいしい商売になるかもなw

ちなみにSLIは1枚のVGAで演算する範囲が狭くなるので、メモリ量が少なくすむ場合もある。






・初期リーク
GTX 650Ti  GK106  960core  1GB/2GB GDDR5 192bit $120-$160 8月発売 ← 出てたらAMD壊滅だったな
GTX 660   GK106  1152core 1GB/2GB GDDR5 192bit $200-$250 8月発売
GTX 660Ti  GK104  1344core 1.5GB GDDR5  192bit $300-$320 8月発売  ←的中
http://videocardz.com/33814/nvidia-readies-geforce...
・650Ti 768SP説
GeForce GTX 660 (9月6-12日) 960 CUDA cores ←的中
GeForce GTX 650 (10月)  768 CUDA cores
GeForce GTS 650 (9月6-12日) 以前から言われているGK107 GDDR5を格上げリネーム ←的中
http://videocardz.com/34220/geforce-gtx-660-and-65...
・650Ti 960SP説その2 $120-$160 → $220
http://videocardz.com/34079/geforce-gtx-650-ti-spe...
実際に650TiのROPを削るなら、メモリバスも128bitになっていないとならない。
外人ライターが、64bitに対して8ropsというFermi以降の基本アーキテクチャを詳しく理解してないと思われる。
http://pc.watch.impress.co.jp/img/pcw/docs/380/148...
http://pc.watch.impress.co.jp/img/pcw/docs/520/640...
参考例
GTX680   32Rops 256bit
GTX660Ti  24Rops 192bit




GT640情報

ピーク性能比較
GTS650(予想) GT640 GDDR5(OEM) GTX550ti HD7750 GTX660M GT640 retail gts450
clock 1058MHz 950MHz 900(shader1.8GHz) 800MHz 835 MHz 900MHz 783MHz
単精度 812GFlops 729GFlops 691GFlops 819GFlops 641GFlops 691GFlops 601GFlops
Pixel Fill Rate(GPixels/s) 16.9 15.2 21.6 12.8 13.3 14.4 12.5
Texture Fill Rate 33.8billion/sec 30.4billion/sec 28.8billion/sec 25.6/12.8(fp16はハーフスピード) 26.7bi/s 28.8bi/s 25.1bi/s
Rasterization(Mtris/s) 1,058 950 900 800 835 900 783
Memory Bandwidth 80GB/sec 80GB/sec 98.4GB/sec 72GB/s 64.0GB/s 28.5GB/s 57.7GB/s
おまけ
GTX560 1075Gflops tex 45.4b/s 1620Mtris/s 128GB/s
GTX460 907Gflops 37.8b/s 1350Mtris/s

384Kepler GDDR5は192SP Fermiに近い演算性能。
DDR3版はメモリ帯域が35%になってるので、GDDR5版1GBを選んだほうがいい。
演算性能の低いロースペックに2GB版は不要。VP5が統合されQFHD(3840×2160)の再生支援に対応。
ただし、性能やコストパフォーマンスを求める人は、旧世代のHD6850やGTX560を購入したほうがお得。

ローエンドはメモリ帯域が少ないのでFXAAを使うといい。MLAAより40%ほど高速でメモリ使用量も少ないからマジおすすめ
http://www.hardocp.com/article/2011/07/18/nvidias_...

NVENCに対応
including the NVENC hardware H.264 encoder, VP5 video decoder, and PCIe 3.0 connectivity.
http://www.anandtech.com/show/5911/nvidia-announce...
expreview
http://www.expreview.com/19768-1.html
Toms Hardware
http://www.tomshardware.com/reviews/geforce-gt-640...

TDP65WのGT640は、TDP55WのHD7750より20W消費電力が低いらしい。(HD7750の消費電力55WはTypical Board PowerであってTDPではないことに注意)
公式の値段設定は、中国同様10ドル安い。GT640 MSRP $99以下、HD7750は$110-$125(Newegg)。
pcpop GT640 VS GT440 VS HD6670
http://www.pcpop.com/doc/0/801/801470.shtml
FurMark 1.9.2実行時の消費電力はHD6670より26Wも低い。
KeplerアーキテクチャのGPUは、ワットパフォーマンスが過去最高でAMDのGPUでも勝負にならない。
GT640 DDR3より遅く電力の高いHD6670 GDDR5は全滅するかもしれない・・・
http://www.pcpop.com/doc/0/801/801470_13.shtml
ドスパラReview
http://review.dospara.co.jp/archives/52015772.html

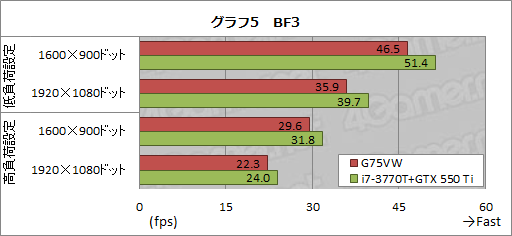

BF3のベンチ結果からGDDR5版の性能を予測
GT640 OEM 950MHz 80GB/sec
GTX660M 835 MHz 64.0GB/s
http://www.nvidia.co.jp/object/geforce-gtx-660m-jp...
i7-3610QM 2.3GHz Turbo3.3GHz(G75VW)
http://ark.intel.com/ja/products/64899/Intel-Core-...
i7 3770T  2.5GHz Turbo3.7GHz (550ti)
http://ark.intel.com/ja/products/65525/Intel-Core-...




GK104のGTX660Tiが680へ格上げリネームされたように、GDDR5版GT640も650へ変更された。
性能はノート版GK107から推測できるように、メモリ帯域が増えただけ性能が向上。
買うまでが楽しいという人にはご褒美かもしれないが、GDDR5版を待つのはもはや時間の無駄であるw

この屈辱的なリネームを知ったAMDは、怒りのオーバークロックで対抗するとのこと。
AMD Ends Monthly Catalyst Updates, Radeon HD 7700 Series Get Higher Clocks
http://videocardz.com/33288/amd-ends-monthly-catal...

GDDR5
3.2GHz(51.2GB/s)
4GHz(64GB/s) typ.5.9W
5GHz(80GB/s) OEM版のメモリ
6GHz(96GB/s) 680に使われてる最速版

256bit 1.5Vで128GB/sを実現する電力は約12W。128bitで64GB/sの場合は5.9W。
DDR3からGDDR5へ置き替えたとしても、電力は対して変わらない。

もしも、GK107がGDDR5を採用するだけで"TDP75W"を超えるというのなら、
TDP65WのDDR3と比較して、実測で20Wも消費電力が高い某GPUにブーメランが突き刺さることになる。
75Wをオーバーしていた伝説のRadeon HD 4830 Greenのように。

また、メモリコントローラーに問題があってGDDR5を出せないと妄想している人間もいるが、
この場合は、Mac Book ProやOEM版の存在を否定することになる。はい、論破w

まとめ
・HD6670より低い消費電力
・従来より2倍高速化されたVP5のデコード能力
ここに1500円の価値を感じる人向けのGPU


メモリについて追加
http://www.samsung.com/global/business/semiconduct...
2Gbx4枚=1GB。IO x32x4=128bit 64GB/sの構成で比較
Typical Power 5.9W
ワーストケース 8.25W これがGDDR5 1GBの消費電力。
帯域,バスを無視してチップ4枚で比較した場合、gDDR3は1W、GDDR3は4.5Wぐらい。

GT640(OEM版)リファレンス基板画像


GTX680公式資料

GTX680 White Paper 実はライターの記事は、ホワイトペーパーの翻訳が多かったりする^^;
http://www.geforce.com/Active/en_US/en_US/pdf/GeFo...
GK110日本語ホワイトペーパー(おすすめ)
http://www.nvidia.co.jp/content/apac/pdf/tesla/nvi...

GTX680系の新機能は、TXAA,Adaptive Vsync(60FPSきったら自動でVsyncがOFFになる機能),4画面サポート。
日本のライターが紹介していない新機能で特筆する点は、主に2点。

Bindless Textures13ページ参照
現時点では、DirectX11 APIからは利用はできない
http://www.geeks3d.com/20120511/nvidia-gtx-680-ope...

NVENC26ページ参照
・1080Pを8倍速でエンコ。例)ハイパフォーマンスモードで、1080p 30 fps 16分のビデオを2分で変換
・Support for H.264 Base, Main, and High Profile Level 4.1
・Blu-ray 3DのMVCをサポート
・解像度は4096x4096まで
・プリプロセッシングにCUDA利用。

New Display/Video Engine
All Kepler GPUs feature an all-new display engine that has been tailored for next-generation 4k and 3GHz HDMI displays,
multi-display gaming with NVIDIA Surround, multi-stream audio, and enhanced video transcoding.


ダイサイズはG92b1(9800GTX55nm、9800GTGEなど)と同等。HD7970より低コスト、低消費電力、高性能。
GTX680登場によって、HD7970/HD7950は過去のGPUにされてしまった。
どこかのGPUがしょぼいせいでNvidiaがぼったくり商売を始めたから、初心者にはラデオンをすすめよう!!

GTX680 4画面対応と利点


AMD HD7000シリーズ

・新アーキテクチャのGCNを採用した最初のGPU。
・GPGPU向けのチューニングを行ったため演算能力は現時点で最高性能(だが、オークリッジ国立研究所は完全スルー)
・ビデオ・コーデック・エンジン (VCE)搭載。
 マルチストリーム・ハードウェア H.264 エンコーダー
 フル固定モード:1080pにて60FPSエンコーディング
 ハイブリッドモード:ストリームプロセッサーアシスト・エンコーディング
・HD7900は単精度4分の1、HD7800は16分の1の比率で倍精度サポート
HD7970
3.79 TFLOPS Single Precision compute power
947 GFLOPS Double Precision compute power
HD7870
2.56 TFLOPS Single Precision compute power
http://www.amd.com/us/products/desktop/graphics/70...
http://www.amd.com/us/products/desktop/graphics/70...

・idle時の消費電力が3W。世界最高峰の低消費電力性を実現!!!!
※ただし、PCの操作を放置して、しばらくたった後にディスプレイの電源がOFFになっている必要があるw


HD6000系

chiphellの最終スペック(と思われる表)を見る限り、アーキテクチャをあまり変えず、
ストリームプロセッサ、テクスチャユニットを強化したみたいだ。DX11は流行らないと判断したのかもしれない。
http://www.chiphell.com/

9月15日の古いリーク。テクスチャユニットの数、TDPなどが微妙に変わっている。
http://www.chiphell.com/thread-123528-1-1.html

スペック
HD6770 TDP146W 1280SP 64TU 32ROPs 10月 予価$200〜$300?
HD6750 TDP114W 1120SP 56TU 32ROPs
HD6870 11月発売
HD6970 1GB GDDR5 6400MHz 256bit 6pinx1/8pinx1(225W以上300W以下)12月発売予定
※PCI-E 75W,6pin 75W,8pin 150W


ComputePerformanceの理論値だけで判断すると
HD6770>HD5850>HD5830>HD6750>HD5770>HD5750
HD5830 1792GFlops ただし16ROPs
http://techreport.com/articles.x/18521/5
※6770から6870、6850へ変更、6770以下はリネームとなった

少し前にリークされたスライド。
http://www.semiaccurate.com/2010/09/16/supposed-am...
http://www.semiaccurate.com/2010/09/24/amds-6870-c...
http://www.fudzilla.com/graphics/item/20315-radeon...
Radeon HD 6800 Series performance benchmarks leaked
http://www.fudzilla.com/graphics/graphics/graphics...
リブランドの噂?最新情報ではリブランドをやめたらしい
http://news.ati-forum.de/index.php/news/34-amdati-...
Burt-XT
HD6700(HD6870)プロトタイプのリーク写真
http://www.chiphell.com/forum.php?mod=redirect&tid...
