電話・情報設備の配線用記号

JIS C 0303:2000 構内電気設備の配線用記号

5. 通信・情報
5.1 電話・情報設備

名称	図記号	摘要
内線電話機		ボタン電話機を示す場合は、BTを傍記する。
加入電話機
公衆電話機
ファクシミリ

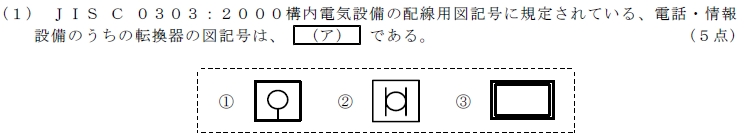

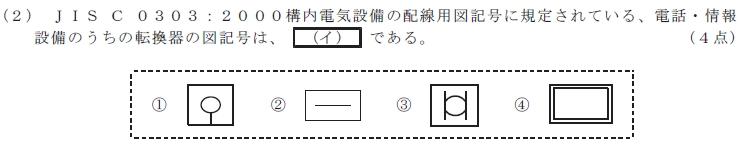

転換器		両切り転換器を示す場合は、次による。

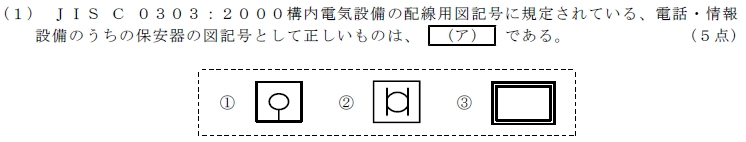

保安器		集合保安器を示す場合は、個数(実装/容量)を傍記する。　　例
デジタル回線終端装置
ターミナルアダプタ

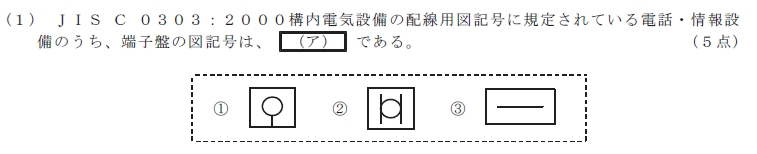

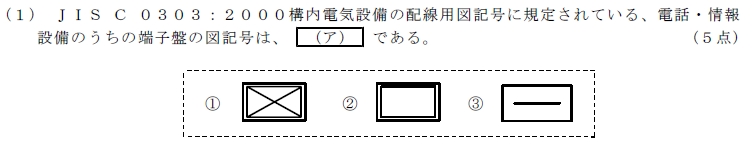

端子盤		a)対数(実装/容量)を傍記する。　　例 b)電話・情報以外の端子盤にもこれを適用する。
本配線盤
中間配線盤
交換機		図記号は、としてもよい。

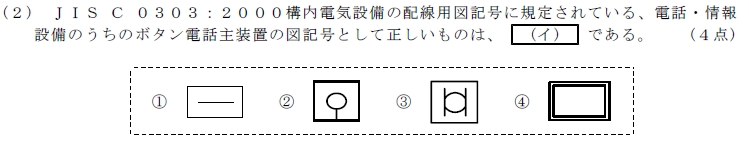

ボタン電話主装置		形式を記入する場合は、次による。　　例
局線中継台
局線表示盤		必要に応じ、窓数を傍記する。　　例
時分割回線多重化装置

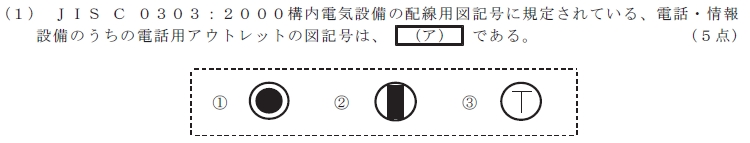

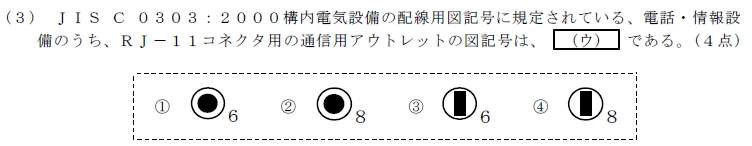

通信用アウトレット (電話用アウトレット)		a)壁付は、壁側を塗る。 b)床面に取り付ける場合は、次による。 c)二重床用は、次による。 d)コネクタの種類を示す場合は、次による。　8ピン通信コネクタ　6ピン通信コネクタ　4ピン通信コネクタ　2ピン通信コネクタ e)終端抵抗内蔵を示す場合は、Rを傍記する。　　例

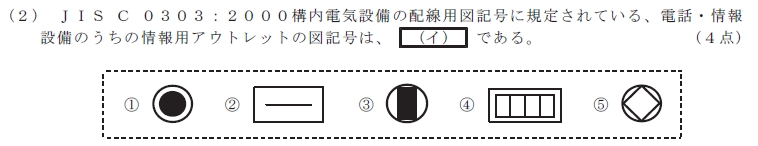

情報用アウトレット		a)壁付は、壁側を塗る。 b)床面に取り付ける場合は、次による。 c)二重床用は、次による。 d)コネクタの種類を示す場合は、次による。　8ピン通信コネクタ　6ピン通信コネクタ　トークンリング用コネクタ　光コネクタ　BNCコネクタ

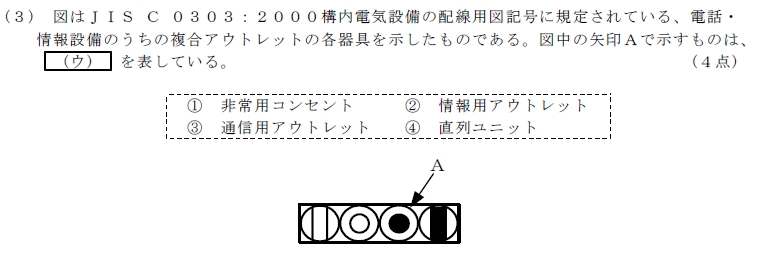

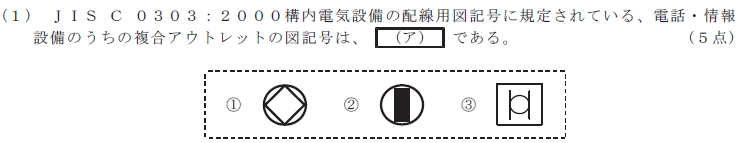

複合アウトレット		a)壁付は、壁側を塗る。 b)床面に取り付ける場合は、次による。 c)二重床用は、次による。 d)各器具を明示する場合は、次のように表示してもよい。　　例 (壁付)　 (二重床用)
ルータ		図記号は、としてもよい。
集線装置(HUB)		必要に応じ、ポート数を傍記する。　　例
情報用機器収容箱		必要に応じ、機器記号を記入する。
