ゲットしてみました…、例の如くデンマーク組です。USB給電は不安なのでACアダプタより給電。



とはいえ、既にふつーに秋葉原で買えるようです…希少性は低いかな。
http://www.watch.impress.co.jp/akiba/hotline/20070...

分解もしてみました、ページ末参照。

PS3


問題ありません、簡単すぎて拍子抜け。

XBOX360


そもそもGSを介する必要すらありませんでした…

SHARP ARW15/ACW38


認識させるには、すこし儀式が必要でした。(更新 2007.6.4)

  • 全ての機器をオフにする。
  • D端子は外しておく(設定はHDMI機器自動認識に)
  • LCD or Intensityをアクティブにする。
  • GameSwitchをアクティブにする。
  • HDDレコーダの電源を入れる(RESETが好ましい)
  • フロントにHDMIの表示が出てるのを確認後、キャプ or 表示

という具合で、ARW15/ACW38共に認識しました。(初回の場合であって、一度認識してしまうと、あとはリモコンのHDMI切り替えでもすんなり、出力の変更が可能になりました)
HDMIボタンは長押しになりますので注意してください。(大抵は上記手続きなしで一発認識するようです、失敗するとおかしくなる)

こんな感じになる

注意としては、HDMIの出力は「オート」にしておくことです。(必要性はないですが、起動時の認識が正しくなる)
1125i/750p/525p固定設定が可能ですが、ここに罠があります。
Intensityの場合は、1125i/750pのみで、525pにした場合取り込みは勿論、プレビューすらできなくなります。
液晶モニタの場合は1125iは大抵認識をコケるようです。750pか525pに留めるべきでしょう。
以前持っていたDELL UltraSharp2405FPWでは、525p(480p)の表示しかできませんでした、1125iや750pを無理やり認識する方法もありますが見れたものではないので専用TVを薦めます。
現在はAQUOS 37GX1になってるので問題は発生してません。(実験用としては安価で最適)

実売20万以下ですし

GameSwitch分解


なんかイイモノが拝めるかと、期待して分解したんだけど、期待はずれもいいとろこでした。
残念無念。


Warranty(保証)が受けられなくなるように、ネジの部分にシールがはってあります。剥がすのは困難ですので、そのまま開封。


まずバラすと、鉄の塊が拝めます…なんだろう?これが熱源かのように暖かい…


抜いてみると、ガーン、樹脂モールドされてました…壊す気持ちで溶かせば(200度近辺でドロドロになるので)拝めないこともないだろうけど…だめだこりゃ。

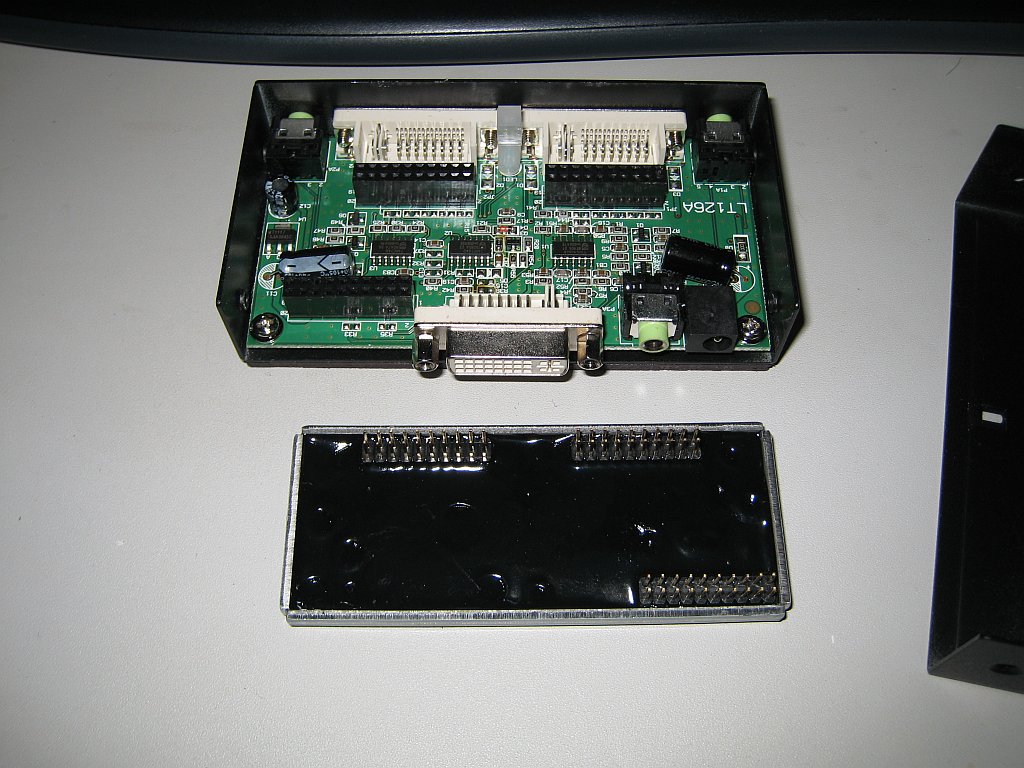

コネクタのついてるPCBにはディスクリートな石とCRがあるだけです。

右から
  • 74HC4066D(ただの4回路アナログスイッチ)
  • 74HCT04D(インバータ)
  • 74HC74D(フリップフロップ、セレクタの部分)
あとはモールドされた中でうにゃうにゃしてる様子。

3.3Vの電源はレギュレータで作ってるので問題はなさそうだけど5VはACアダプタ直なので、気を使って良いACアダプタにしたほうが安心かもね。少なくともこれだけの熱源なのでUSB供給は無茶かと…

大事に使いましょう…熱で逝っちゃう可能性が高いので放熱はしっかりしましょう…ということで。
