電話を2台繋いで、ダイヤルする。
<トポロジ>


<RTA52iの設定>
特になし。(=工場出荷時設定のままでOK)

<電話機側の設定>
ダイヤル方法を、トーン にする。(パルス では駄目)

<実際の利用>
Telephone1から、 *2 とダイヤルすると、Telephone2が鳴る。
逆に、
Telephone2から、 *1 とダイヤルすると、Telephone1が鳴る。

ちなみに、** とダイヤルすると、全てのTELポートに発信する。


上記の様なことができるのは、内線通話機能があるため。
=アナログ回線の擬似交換機のようなことができる。

「プー」という待ち受け音、ダイヤル発信音、モデムのシグナリング音、
なども、実際のアナログ回線と全く同じ様に鳴る。

電話機の動作確認や、
留守番電話機とFAXが、混在した環境での、着信動作の確認など、
アナログ通信機器の動作確認などが、電話料金をかけずにテストできる。

*YAMAHA NetVolante RTA54i でも、全く同じ手順で、同じことができる。



アナログポートしか持たない端末をLANに参加させる
<必要なもの>
・アナログ回線RASサーバ(=リモートアクセスを処理する)とするPC
 *WindowsXP搭載PC(多分、Windows2000でも大丈夫?)
 *アナログモデムを搭載、もしくは接続されていること。
・YAMAHA NetVolante RTA52i
・クライアント端末

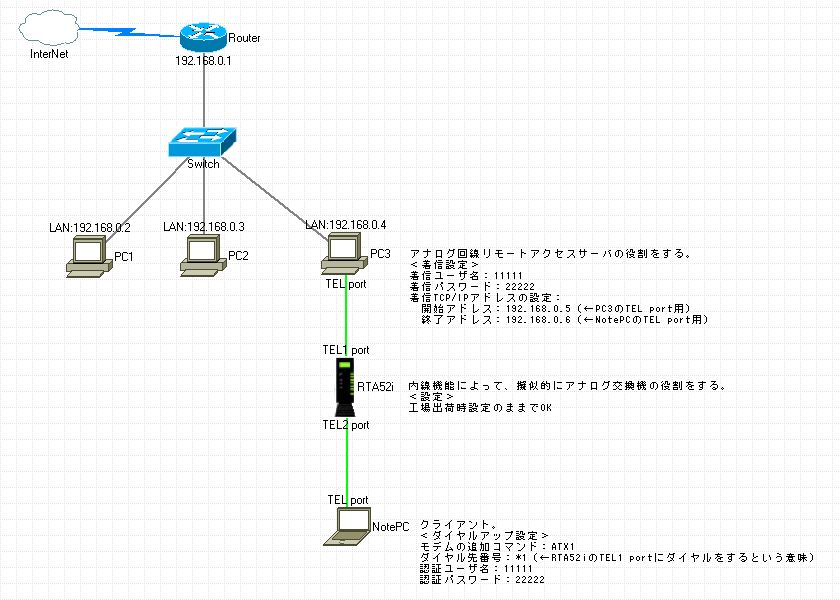

<トポロジ図>


<RTA52iの設定>
特になし。(=工場出荷時設定のままでOK)

<サーバ側設定>*WindowsXP HomeEditionの場合。
1.
「スタート」→「設定」→「ネットワーク接続」
2.
「ネットワーク接続」画面にて、「新しい接続ウィザード」
3.
「新しい接続ウィザード」画面にて、
 →「詳細接続をセットアップする」→「次へ」
 →「着信接続を受け付ける」→「次へ」
 →*着信接続に使う(=着信を受ける)モデムにチェックをつけて→「次へ」
 →「仮想プライベート接続を許可しない」→「次へ」
 →*下記の手順に従い、着信接続するユーザを作る。
  →「追加」
   ユーザ名:11111 *任意の名前
   フルネーム:
   パスワード:22222 *任意のパスワード
   パスワードの確認入力:22222 *任意のパスワード
 →11111 にチェックを入れて、「次へ」
→*ネットワークソフトウェア の項目は、とりあえずそのままで→「次へ」
→「完了」

<クライアントのダイヤルアップ設定>
モデムの追加コマンド:ATX1
ダイヤル先番号:*1(←RTA52iのTEL1 portにダイヤルをするという意味)
認証ユーザ名:11111
認証パスワード:22222

<応用例>
アナログポートしか持たない機器を接続させる
例>
DreamCast(ドリームキャスト・ドリキャス・DC)
PDA
ノートPC
WebTV端末

<トラブル対処メモ>
●接続には成功するが、すぐに切断してしまう
 原因:
 ・サーバ側にて、着信ユーザ名とパスワードの設定が適切でない
 ・サーバ側にて、着信TCP/IPアドレスの設定にて、DHCP取得にしている。
  *エラー:740が出て、接続できないなどの現象が出た。

*YAMAHA NetVolante RTA54i でも、全く同じ手順で、同じことができる。


参考:
http://tomo-net.org/lan/cs/xpras/
http://tomo-net.org/lan/cs/
