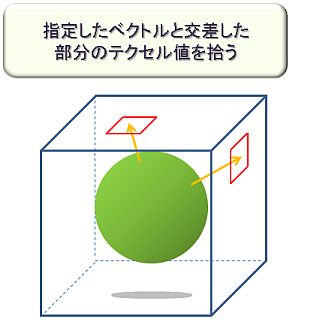

キューブマップのテクセルのサンプリングは、
指定したベクトルとの交差部分をテクセルとする。

---

---

ここでは、
上の図のように物体の中心に原点があるような状態で、
そのままシンプルにキューブマッピングをしてみる。
（本来は、視点位置などを使ったりして色々と計算したりする）

基本的にはCg編04と変わらない。

1. 画像を読み込んでキューブマップオブジェクトとして格納
2. テクセル値を取り出す時には、「texCUBE関数」を使う。

【例】：画像の読み込み

//テクスチャ読み込み
void LoadTexture()
{
	GLenum cubefaces[6] = {
		GL_TEXTURE_CUBE_MAP_POSITIVE_X,
		GL_TEXTURE_CUBE_MAP_NEGATIVE_X,
		GL_TEXTURE_CUBE_MAP_POSITIVE_Y,
		GL_TEXTURE_CUBE_MAP_NEGATIVE_Y,
		GL_TEXTURE_CUBE_MAP_POSITIVE_Z,
		GL_TEXTURE_CUBE_MAP_NEGATIVE_Z
	};

	//６つを１つにまとめて扱う事ができる
	glGenTextures(1,&texId);
	glBindTexture(GL_TEXTURE_CUBE_MAP,texId);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
	glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_NEAREST);

	cv::Ptr<IplImage> imgA;
	for(int loop = 0;loop < 6;++loop)
	{
		imgA = cvLoadImage(filename[loop]);
		if(imgA.empty())
		{
			std::cerr << filename[loop] << " : Can't Load Image\n";
			exit(EXIT_FAILURE);
		}

		glTexImage2D(cubefaces[loop],0,GL_RGB,imgA->width,imgA->height,0,GL_BGR,GL_UNSIGNED_BYTE,imgA->imageData);
		imgA.release();
	}
	glBindTexture(GL_TEXTURE_CUBE_MAP,0);
}

…　…

//Cgの有効化
cgGLBindProgram(CgVertexProgram);
cgGLEnableProfile(CgVertexProfile);
cgGLBindProgram(CgFragmentProgram);
cgGLEnableProfile(CgFragmentProfile);
cgGLEnableTextureParameter(CgFs_CubeDecal);

Draw();

cgGLDisableTextureParameter(CgFs_CubeDecal);//無効化
cgGLDisableProfile(CgVertexProfile);
cgGLDisableProfile(CgFragmentProfile);

今回は、物体の中心に原点があるオブジェクト座標系で考える。
そこでテクセル値は、頂点座標のベクトルをそのまま使ってサンプリングする。

【頂点シェーダ】

//入力頂点
struct VertexIn
{
	float4 position : POSITION;
	float3 color : COLOR;
};

//出力頂点
struct VertexOut
{
	float4 position : POSITION;
	float3 color : COLOR;
	float3 texcoord : TEX0;
};
//-------- 頂点シェーダメイン関数 ---------//
VertexOut CgVertexMain(in VertexIn input,
					   uniform float4x4 modelViewProj,
					   …　…)
{
	VertexOut output;//出力用

	…　…

	output.texcoord = input.position.xyz;//頂点のベクトルをテクスチャ座標にする

	return output;
}

【フラグメントシェーダ】

//フラグメントの入力
struct FragmentIn
{
	float4 position : POSITION; //ラスタライズ用(使用しない)
	float3 color : COLOR;
	float3 texcoord : TEX0;//(x,y,z)
};

//フラグメントの出力
struct FragmentOut
{
	float3 color : COLOR;
};

//--------- フラグメントシェーダメイン関数 ------------//
FragmentOut CgFragmentMain(in FragmentIn input,uniform samplerCUBE cubeDecal)
{
	FragmentOut output;//フラグメント出力

	output.color = texCUBE(cubeDecal,input.texcoord);
	return output;
}
