033G型巡航ミサイル潜水艦（ES5G型/ウーハンA型）
最終更新：
rglc85tj8h 2026年06月09日(火) 02:33:25履歴
033G型（033改型/ES5G型）は、YJ-8艦対艦ミサイル発射筒6基を搭載した通常動力巡航ミサイル潜水艦（Diesel-Electric Guided-Missile Submarine：SSG）。033型潜水艦（ES5A型/ロメオ型）を原型として開発され、1980年代に1隻のみ建造された。NATOコード名は「Wuhan-A class」[1]。
【開発経緯】
033G型の開発の端緒は1970年代初めに遡る。当時、中国海軍では艦対艦ミサイルの運用能力を有する通常動力潜水艦を実用化できれば、沿岸防衛や領海をめぐる紛争等において大きな役割を果たし得るという構想が生じており、技術者からも水中発射式対艦ミサイルの運用揚力を有する潜水艦のコンセプトが提案されていた[2]。
この流れを受けて、第701研究所において対艦ミサイル搭載潜水艦に関するスタディが開始された[3]。まず問題になったのは、対艦ミサイルの発射方式（浮上発射方式か水中発射方式か）に関する論議であった[2]。浮上発射方式は、艦艇や航空機の搭載するレーダーによって位置を特定され、ミサイルの発射前に攻撃の意図が発覚し迅速な反撃を受ける危険性が高く、戦術的に問題の多い行為であった。既に艦船攻撃用の巡航ミサイル潜水艦を実用化していたソ連においても、第一世代の巡航ミサイル潜水艦でこそ水上発射式を採用していたが、1967年に1番艦が竣工した670型巡航ミサイル原潜（チャーリー型）以降は水中発射式に転換していた[4]。しかし、当時の中国では潜水艦に対艦ミサイルを搭載するノウハウを全く有しておらず、いきなり水中発射式の対艦ミサイルを搭載した潜水艦を実用化するのは技術的リスクが高い事が懸念された[3]。
最終的に、701研究所の技術陣が出した結論は、まず水上発射式巡航ミサイル潜水艦を開発して、潜水艦への対艦ミサイル搭載技術を確立。その技術的蓄積を元にして、対艦ミサイルの水中発射方式を確立するという段階的開発を取るのが技術的リスクが少ないという内容であった[3]。
1974年、701研究所の李建球技師は検討結果について海軍や関連機関の幹部に報告、水上発射式巡航ミサイル潜水艦（原文は水上発射式飛航式導弾潜艇）の開発について支持を得ることに成功した[3]。1975年2月、701研究所と各関係機関は海軍の共産党委員会と上級党委員会に対して、巡航ミサイル潜水艦開発案を提案した[3]。701研究所が提案したのは、当時量産中だった033型通常動力潜水艦（ES5A型/ロメオ型）にSY-1A対艦ミサイルを搭載して巡航ミサイル潜水艦とするというプランであった[2]。この提案に対して海軍は回答を留保したが、1975年3月から関係機関の間で、SY-1A搭載型巡航ミサイル潜水艦に関するスタディが開始された[2]。
1976年、巡航ミサイル潜水艦開発に関する第一次報告が海軍指導部に対して提出され、具体的な発射手順、ミサイル発射から潜行までに要する時間などについて検討が行われた。海軍では、巡航ミサイル潜水艦はミサイル艇に比べて秘匿性に優れていると評価したが、その一方で水上発射方式は過渡的な方法であり最終的には水中発射方式を実用化しなければならないことが強調された[3]。
搭載を予定していたSY-1A対艦ミサイルは、重量2トン以上、全長7m近い大型の対艦ミサイルであり、全長76.6m、全幅6.7mの033型潜水艦に複数のSY-1Aを装備するのはかなりの困難が予想されていた。1977年3月、701研究所の技術者10名は、北京のミサイル研究機関において開発が進んでいた固体ロケットモーターを使用した対艦ミサイル（開発コード名「小二黒」ミサイル）の存在を知る事になった[3]。「小二黒ミサイル」は、後のYJ-8艦対艦ミサイルの元になったミサイルで、重量はSY-1Aの2分の1以下の重量で、サイズも小型ながら、射程や命中精度では同等もしくはそれ以上の性能が得られる見込みであった。この時点では、「小二黒」ミサイルは艦船への装備は想定していなかったが、その存在を知った701研究所の開発チームは、早速このミサイルを潜水艦に搭載する事が可能か検討を開始、艦対艦ミサイルとして十分な実用化の見込みがあるとの結論を得た。
この結果を受けて、開発チームでは搭載ミサイルをSY-1Aから「小二黒」ミサイルに変更する建議を提案。総参謀部と関係機関はこの建議を承認[3]。1980年には、「小二黒」ミサイル搭載型巡航ミサイル潜水艦の開発作業が正式に開始された[3][9]。開発の方向性は、033型潜水艦をベースとして所定の改造を施してSSG化するというもので、701研究所を中心とする開発チームでは、033型潜水艦にミサイル発射機を搭載するための設計変更を行う班と、ミサイルの搭載方法の確立と水圧に耐えうるミサイル発射筒の設計を行う班に分かれ、前者は李建球技師（1980年からは楊煥生技師が設計主任）、後者は馮雲龍技師を設計主任として開発作業に当たった[3]。
1990年代にYJ-82潜水艦発射型対艦ミサイルで採用された対艦ミサイルを収めたコンテナを魚雷発射管から射出して、浮上したところでコンテナから打ち出す発射方式は、当時の技術的限界から採用されず、より簡単な方法として、艦内にYJ-8の単装発射器を収納して、水上航行時にミサイルを発射するという方式が採用された[9]。対艦ミサイルの搭載方法は、033型潜水艦のセイル両脇の耐圧船殻外部に合計6基のミサイル発射筒を搭載するための新たな区画を追加することが決定された。
この区画に搭載されるミサイル発射筒について、船体と一体化した固定式発射機と、通常は発射筒を水平にしておき射出の際のみ仰角をかけてミサイルを打ち出す昇降式発射の2つの方法が検討された[3]。前者はシステム全体の構造を簡素化して信頼性向上に資する点が評価され、後者はミサイル搭載区画のスペースを節約できる利点があった。耐圧船殻外部のミサイル搭載区画はかなりの容積を必要とする事が明らかになっており、これは水中航行時の水の抵抗を増大させることが懸念されていた。最終的に設計陣では、少しでもミサイル搭載区画を縮小できる昇降式発射方式の採用を決定した。ミサイル発射機の設計作業は1978年中に完了。次いで、システム全体の試作作業に移行して1980年には試作装置が完成し、陸上でのミサイル発射試験に成功している[3]。ミサイル発射機の開発と並行して火器管制システムの開発も進められた。
巡航ミサイル潜水艦の建造は、武漢市にある武昌造船廠が担当し、1980年末に起工、1982年11月進水、1983年11月に海軍に引き渡され、ミサイルの浮上発射試験を初めとする長期に渡る運用試験が実施された。1985年には実弾射撃試験において実際に標的船にミサイルを命中させる事に成功し、同年10月海軍籍への編入が承認されている[2][3]。翌86年には巡航ミサイル潜水艦設計案の制式化が行われ、「033G型潜艇」という海軍における形式名が付与されている[2][5]。
【性能】
033G型巡航ミサイル潜水艦の基本的な構造は、ベースとなった033型通常動力潜水艦のそれを踏襲している部分が多く、設計変更は殆どが対艦ミサイル発射機とその関連施設に限定されている。
艦の全長、全幅、喫水には変化が無いが、ミサイル関連装備の搭載に伴って排水量は水上排水量1,650t、水中排水量2,100tと、原型の033型より200tほど増加している[5]。排水量増加を抑えるため、原型では8門だった魚雷発射管は4門と半減されており、それにより魚雷搭載量も減少している[3]。船体上構のミサイル搭載区画は極力水の抵抗を少なくする設計が取り入れられているが、上講拡大による水中抵抗の増加に伴って、水中最高速力は0.5kts低い12.5kts/9.5kts（バッテリー使用時/シュノーケル使用時）となり最大潜行深度や航続距離なども原型よりも低下したとされる[3][9]。水中抵抗の増大は潜水航行中の静粛性にも悪影響を与える事から、1980年代後半には033G型の水中雑音発生を抑制するための研究が実施されているが、その後の展開や具体的な措置については不明[1]。
003G型は、セイルの前後、耐圧外殻の外側に当たる部分に艦幅一杯に大型の上構を新設しており、YJ-8艦対艦ミサイルの単装発射筒を左右両舷に各3基収納している。発射筒上部には耐圧板が装備されており、収納状態では耐圧板と上講が一体の甲板となる構造。ミサイル発射の際には、発射筒に15度の仰角をかけてミサイルを射出する[2]。
033G型の対艦ミサイルシステムは、ミサイル本体、発射筒、火器管制システム（ミサイル/魚雷兼用）、358G型対水上レーダー、925G型レーダー波探知装置、自動風速検知器、船体の方位/位置検出装置などから構成されている[5]。358G型対水上レーダーはYJ-8運用のために搭載されたもので、水上探知能力を強化するための装備である[9]。033G型は状況に応じて、1発のみ発射、2発同時発射、6発同時発射の3種類の発射モードを選択することが可能[2]。シーステート4までの海面状態での発射が可能であるが、発射時の航行速度は8kts以下に制限される[5]。
【就役後の状況】
033G型は開発当初から、潜水艦での対艦ミサイル運用ノウハウを得るための試験艦としての役割が与えられており、量産化は行われなかった[6]。すでに、潜航中の潜水艦による対艦ミサイル攻撃が主流になっていた時代に、浮上した状態でないとミサイルを打てない033G型では実用的な戦力として期待できないことは明白であった[9]
建造された033G型「遠征51号」は1990年代末まで各種の試験任務に供された[7]。同艦を使用して魚雷発射管から耐圧カプセルに収納されたYJ-8対艦ミサイルの射出試験も行われており、中国海軍における水中発射式対艦ミサイルの開発に一定の貢献を成している[7]。これは1995年に性能を実証し、YJ-82潜水艦発射型対艦ミサイルとして制式化され、潜水艦に対艦ミサイルの運用能力を付与するという中国海軍の目論見が実現することになる[10]。
「遠征51号」の退役時期に関する情報は乏しいが、1990年代末まで試験艦としての運用を経て退役したものと思われる[1][7][8]。
■性能諸元
| 水上排水量 | 1,650t |
| 水中排水量 | 2,100t |
| 全長 | 76.6m |
| 全幅 | 6.7m |
| 喫水 | 5.2m |
| 主機 | ディーゼル・エレクトリック 2軸 |
| 陝西6E390Cディーゼル 2基（4,000馬力） | |
| 発電機 | 2基 |
| モーター | 2基（2,700馬力） |
| 水上速力 | 15kts |
| 水中速力（バッテリー/シュノーケル） | 12.5/9.5kts |
| 最大潜行深度 | 200m |
| 航続距離 | 14,000nm/9kts（水上） |
| 乗員 | 53〜54名 |
【兵装】
| 対艦ミサイル | YJ-8（鷹撃8/C-801/CSS-N-4 Sardine）/ 単装発射筒 | 6基 |
| 魚雷 | 533mm魚雷発射管 | 4基（艦首部のみ） |
| YU-1/YU-1A、YU-4A/B533mm長魚雷 | ||
| 機雷 | （魚雷を積まない場合） | 28発 |
【電子兵装】
| 対水上レーダー | 358G型 | 1基 |
| レーダー波探知装置 | 925G型 | 1基 |
| ソナー | 3基 | |
| 火器管制システム | 統合型火器管制システム（魚雷/対艦ミサイル兼用） |
■同型艦
| 型番 | 艦名 | 艦番号 | 略歴 | 所属 | |
| 1番艦 | 035G型（ES5G） | 遠征51号 | 351 | 1980年起工、1982年11月進水、1986年6月就役 | 北海艦隊所属/退役済み |

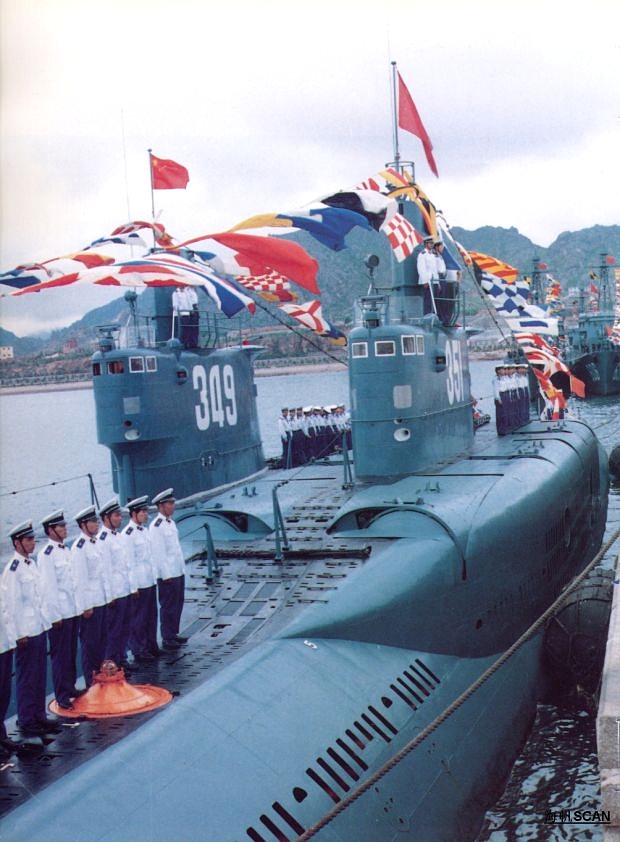

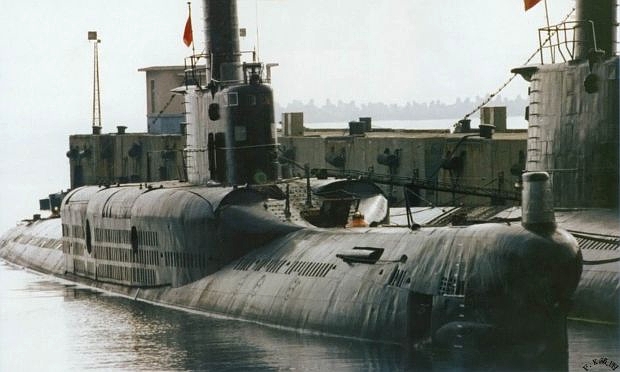

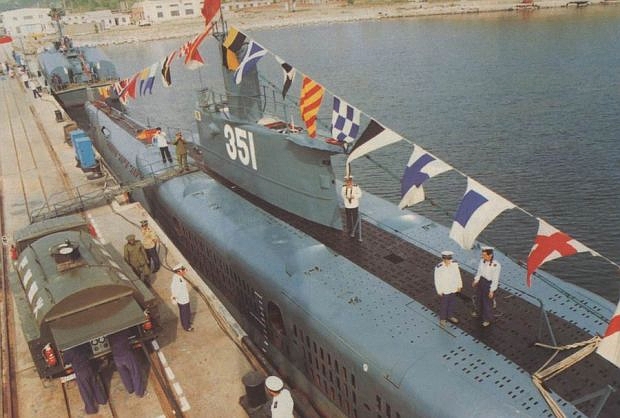

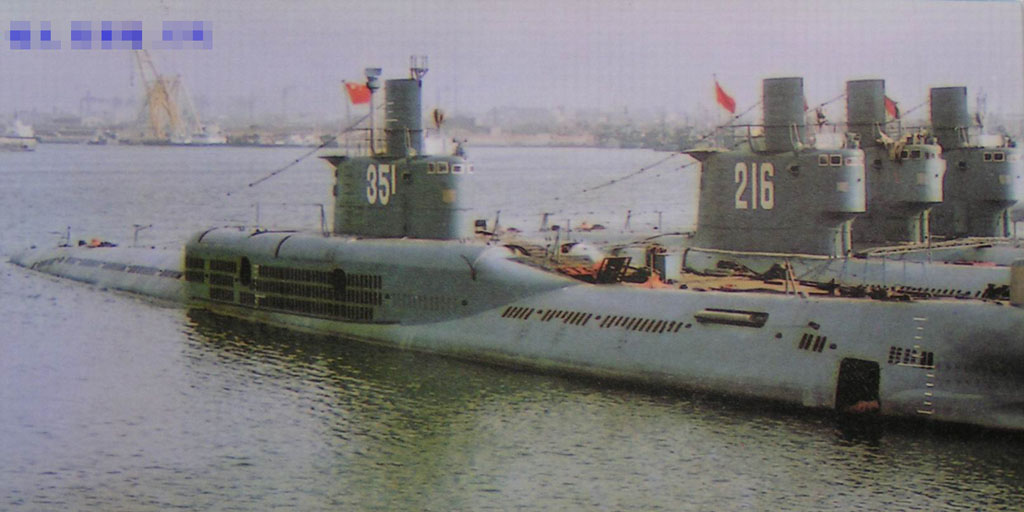

▼033G型巡航ミサイル潜水艦。上構部のミサイル搭載区画は同級の外観上の特徴となっている。

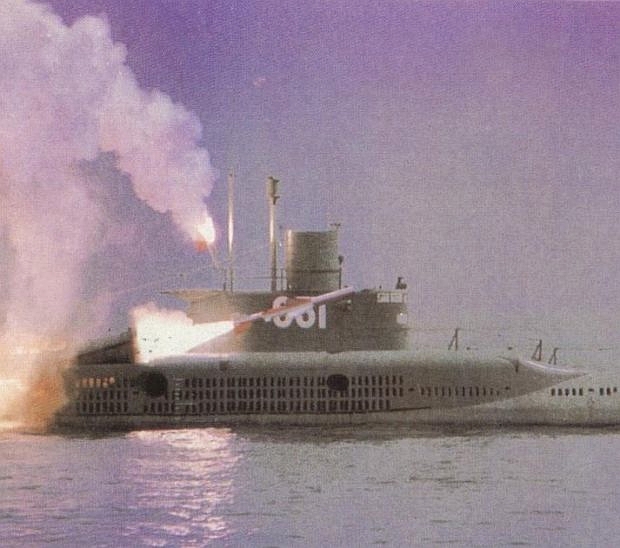

▼YJ-8艦対艦ミサイルを発射する033G型

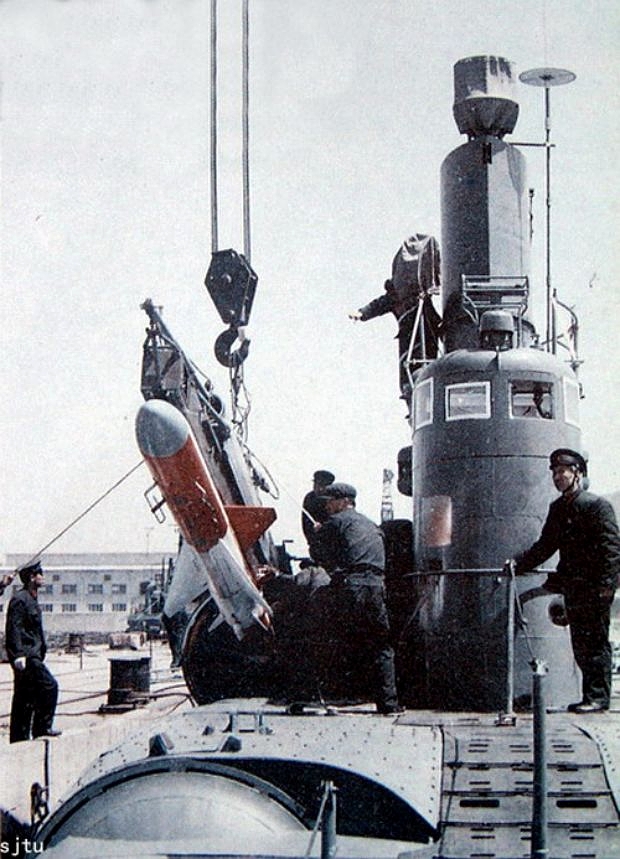

▼YJ-8をミサイル発射筒に装填中の033G型
