1991〜2000年に広東省の黄埔造船廠で合計6隻が建造された。NATOコードネームは「HouJian」class。NATOコードネームはアルファベットのみで発音に対応する漢字は提示しておらず、外部の人間が発音に相当するであろう漢字を推定する事になる。「HouJian」の漢字としてよく使われるのは「紅箭(hóngjiàn)」。「紅」の発音は本来「hóng/gōng」なので「Hou」にはならないのだが、NATOコードネームの命名法で中国ミサイル艇に共通して付与される「Hou」については「紅」の字が当てられる事が多く、037-II型の「HouJian」についてもその慣習が継承された形になっている。これは中国、台湾、日本などの漢字圏で共通して見られる事例である。

中国のミサイル艇としては初めて対NBC兵器対策として艦内密閉が行われ、それに伴い乗員の生活環境改善も兼ねて空調設備が導入された。これは037-II型の活動海域が熱帯地域である南海艦隊であることも大きく影響している。艦の装備の自動化も進み、乗員は紅星型の60名に対して47名に減少し、乗員の生活環境も改善されている。艦が大型化したことから荒天時の航洋性も紅星型よりも良好になっている。航続距離は30ノットで1480km、18ノットで3,200km。

主兵装は、艦中央に搭載されたYJ-8(C-801)対艦ミサイル3連装発射機2基。対空・対水上用火器として、艦前部に76A式37mm連装機関砲1基、艦後部に背負い式に69式30mmCIWS(AK-230)2基を搭載している。なお037-II型の774号艇は2001年に76A式37mm連装機関砲をロシア製のAK-176M 76.2mm単装砲に換装し、本艇を使用しての実用試験が行われている。この結果を基にしてAK-176に一部改良を加えて国産化することが決定されている。037-II型ではこれらの兵装を効率よく制御するために、中国のミサイル艇としては初めてC3I(指揮・統制・通信・情報)システムが導入された。電子装備としてはラティスマスト上に目標捜索・対艦ミサイル管制用の352型(Square Tie)レーダーが搭載された。343型の性能は最大探知距離80km、通常の照準可能距離65kmとなっている。レーダーの探知距離外の水上目標に対しても、ヘリコプターや哨戒機などから情報を受け取ることで攻撃が可能。艦橋上部には37mm機関砲管制用の347G型(EFR-1/Rice Lam)レーダーが搭載されており、30mmCIWSの管制には艦橋後部に搭載された88C型光学電子センサーが使用される。

2006年6月22日、520T型の774号が珠江の河口付近で貨物船(2万トン)と衝突し沈没。その後サルベージされ修復が行われている。その際にAK-176は撤去され従来の76A式37mm連装機関砲に戻している。

037-II型は全て南海艦隊に所属しており、770〜773号艇の4隻が1997年に中国に返還された香港を母港として活動している。

性能緒元
満載排水量520t
全長65.4m
全幅8.4m
主機ディーゼル 3軸
 SEMT-PIELSTICK 3基(15,840馬力)
速力33.5kts
航続距離3,200km/18kts
乗員75名

【兵装】
対艦ミサイルYJ-8(鷹撃8/C-801/CSS-N-4 Sardine) / 3連装発射機2基
近接防御76A式37mm連装機関砲1基
 69式30mmCIWS(AK-230)2基

【電子兵装】
火器管制レーダー352型(Square Tie)SSM用1基
 347G型(EFR-1/Rice Lamp)37mm機関砲用1基
光学電子センサー88C型30mm機関砲用1基

同型艇
1番艇陽江Yangjiang7701991年就役南海艦隊所属(香港)

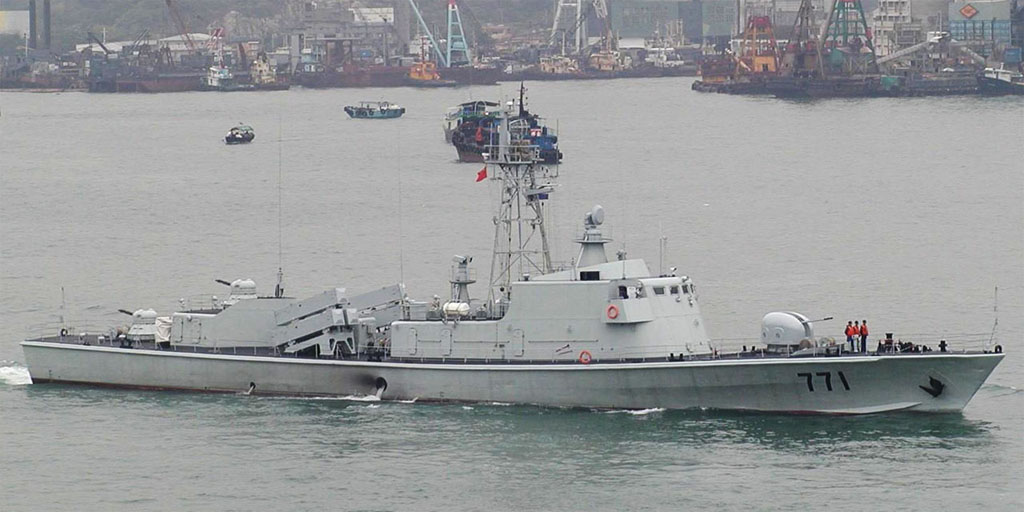

2番艇順徳Shunde7711995年就役南海艦隊所属(香港)
3番艇南海Nanhai7721995年月就役南海艦隊所属(香港)
4番艇番寓Fanyu7731995年就役南海艦隊所属(香港)
5番艇連江Lianjiang7741998年就役、2006年6月事故で沈没、のち修復南海艦隊所属(香港)
6番艇新会Xinhui7752005年就役南海艦隊所属(香港)


YJ-8対艦ミサイルを発射する2番艇「順徳」

AK-176 76.2mm単装砲を搭載した5番艇「連江」(2006年6月に貨物船と衝突し沈没)
