HQ-22地対空ミサイル・システム(紅旗-22/FK-3/防空-3)
最終更新：
rglc85tj8h 2026年01月25日(日) 15:18:31履歴

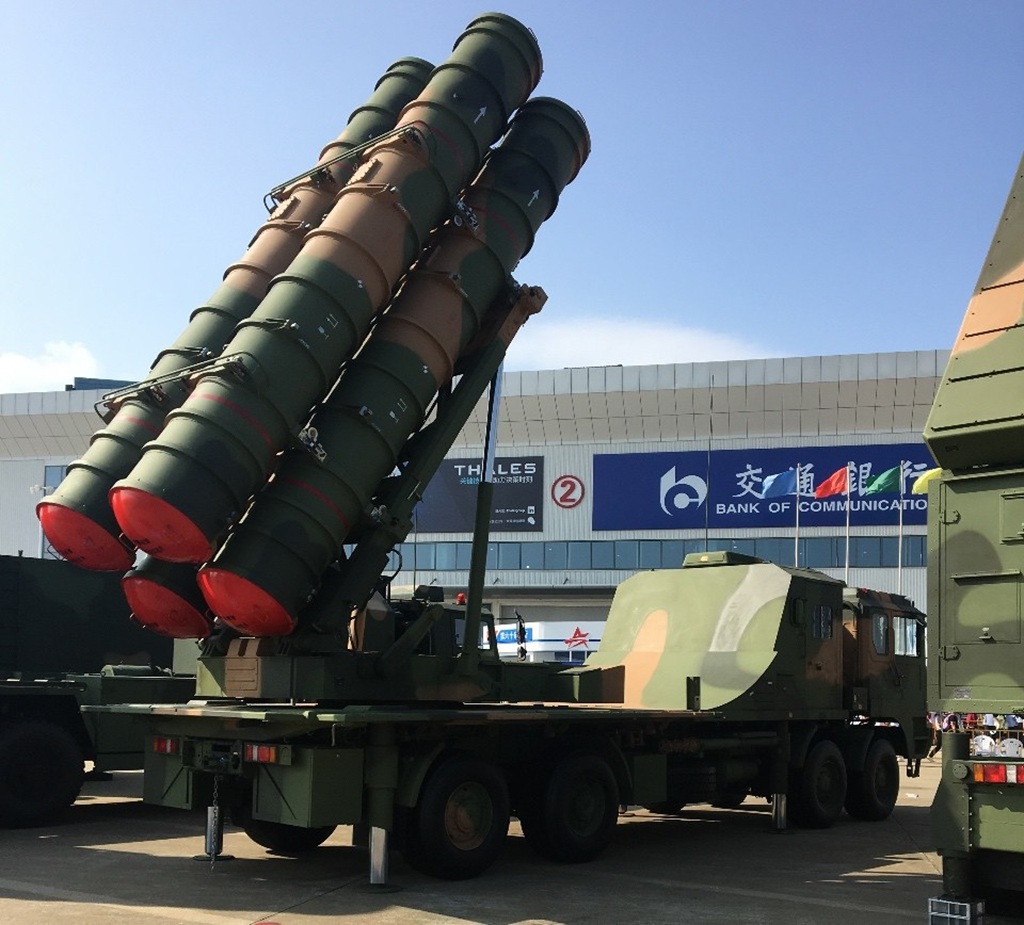

▼2018年珠海航空ショーで地上展示されたHQ-22 TEL車(執筆者撮影)

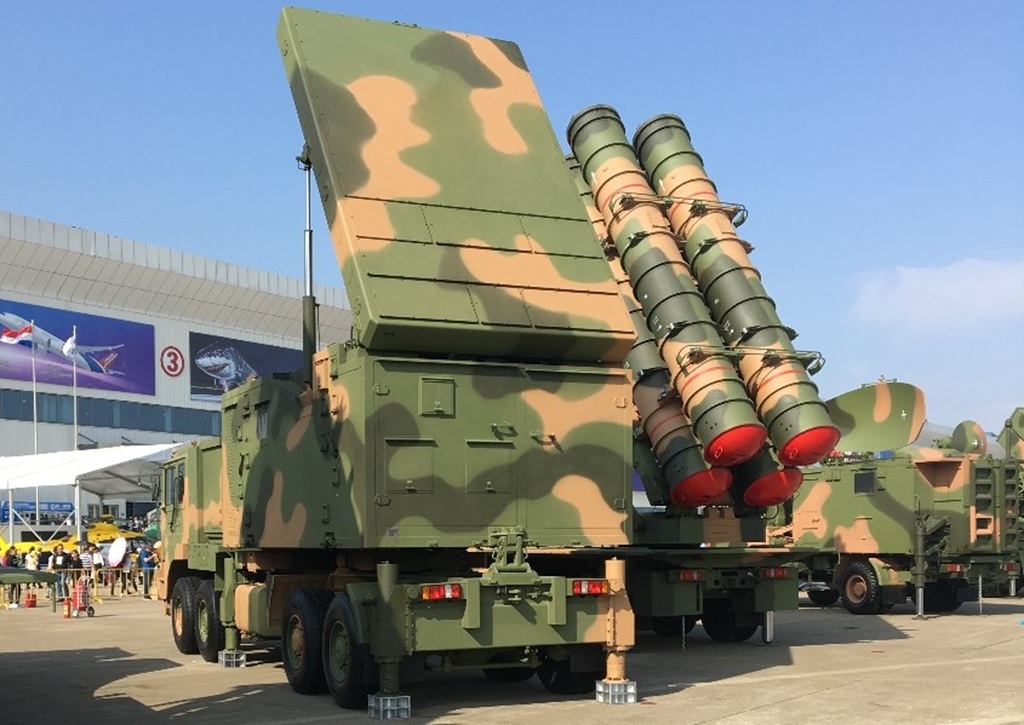

▼同じくHQ-22のH-200火器管制レーダー搭載車(執筆者撮影)
▼動画：UltraTech「HQ-22 / FK-3 combat training demonstartion」（投稿日2021年7月25日）
■性能緒元
| 全長 | |
| 直径 | |
| 翼長 | |
| 重量 | |
| 弾頭重量 | |
| 弾頭 | |
| 推進装置 | 固体推進薬ロケットモーター |
| 最大速度 | マッハ6 |
| 射程 | 5〜100km（FK-3）/120km(HQ-22) |
| 射高 | 50〜27,000m |
| 誘導方式 | 無線指令/無線指令+セミアクティブ・レーダー誘導 |
【開発経緯】
HQ-22 (紅旗22)は、中国航天科工集団有限公司（China Aerospace Science and Industry Corporation：CASIC)が輸出向けに開発したFK-3（防空-3）地対空ミサイル・システムを中国空軍が制式化したものであり、ロシアから輸入したS-300PMUに始まるS-300/S-400シリーズ、国産のHQ-9と共に、中国空軍のエリアディフェンス防空ミサイル・システムの一環を担う役割を果たしている。NATOコードネームはCH-SA-20[1]。
【FK-3の開発経緯】
FK-3は、 2014年の珠海航空ショーでCASIC展示ブースにて8輪野戦トラックの荷台に4連装発射器を搭載したTEL（Transporter Erector Launcher：輸送・起立・発射機）車の模型が展示されて、その存在が明らかにされた。
HQ-22は、CASIC傘下の第二研究院（別名：中国国防防技術研究院(CADT)/中国長風機械及電子技術研究院）が開発したHQ-12中距離地対空ミサイル(紅旗12/KS-1/凱山1号)の発展型というべき存在となる[2]。
FK-3の開発は2009年に開始。担当したのはCASIC傘下の第十研究院[2]。2014年の珠海航空ショー展示を経て、2015年に開発を完了させている[2]。CASIC第10研究院は、2014年珠海航空ショーでFK-3について、「全天候型中/長距離地対空ミサイル・システム」 であると説明[2]。これは主に、エリアディフェンス防空、要地防空、および野戦防空において使用され、無人機を含む各種固定翼機、巡航ミサイル、戦術空対地ミサイル、攻撃ヘリコプターなどの目標を迎撃し、電磁妨害環境下でも防空作戦を実施できることが謳われた[1]。
FK-3の技術的淵源は、KS-1C中距離地対空ミサイル・システムであることが明かされており、特に無線指令誘導とセミアクティブ・レーダー誘導の併用というミサイル誘導システムは、KS-1Cのシステムがベースとなっている[3]。大きく異なるのはミサイルの空力的設計である。KS-1シリーズは、HQ-2/S-72由来の、ミサイル中部に4枚のデルタ型の安定翼、後部に操縦翼4枚を配するスタイルを採っていたが、HQ-22では安定翼は廃止され、残ったのは操縦翼のみであった[3]。主翼を廃止したのはランチャー装填時のコンパクト化を意図した設計である。KS-1シリーズはKS-1/KS-1A共に、発射器のレール式ランチャーにミサイル本体をむき出しに搭載する方式を採用していたが、これは即応性やミサイルを直接外気にさらす点で問題があった。それゆえ、1970年代以降は、ミサイル本体は保管筒を兼務する箱型/筒形発射器に収納して、そこから直接発射するのが各国の標準的方法として採用されるようになった。KS-1の改良型の開発でも箱型発射器が製造されたのだが、その際にKS-1の大きな安定翼が問題となった。試作された発射器は大型であり、TEL車への搭載数は以前と変わらない2発に留まらざるを得なかった。
この問題を解決するには、安定翼に折り畳み機構を付与して、発射後に安定翼を展開する方法、もしくは安定翼そのものを廃止するアプローチが存在し、FK-3では後者が採用される形となった。FK-3では、射程延長を狙ってミサイルの全長はKS-1Cよりも長くなっており、最大射程はKS-1シリーズが40〜50km程度の中距離地対空ミサイルだったのに対して、FK-3の射程は100kmと、初期のHQ-9長距離地対空ミサイルの125kmという射程に迫る性能を確保している[3]。
安定翼を廃止したことでミサイルの直径は大幅に小さくなり、4つの円筒形ランチャーを一纏めにして発射器に搭載できるようになり、搭載弾数はKS-1シリーズの倍になった。この円筒形ランチャーと4連装発射器との外観は、ロシアのS-300や中国のHQ-9と非常に良く似ているが、射程の短いFK-3のほうが全長が短く、それだけランチャーの長さも短くなっている[3]。決定的な違いは発射器にあり、S-300/HQ-9が発射器を垂直に立てた状態でミサイルを打ち出すのに対して、FK-3は発射器を斜めにした状態を発射体制としている点である[3]。傾斜状態で打ち出すと、ミサイルを指向できる範囲に制約が生じる。垂直にして打ち出すS-300/HQ-9は、ミサイルが空中で自ら方向を変えて目標に向かう機構を備えているので、方位に制限されることがない。FK-3は全周視界を捨てた代わりに、ミサイルの構造を簡易化してコスト面での節約を図ったのである。
S-300/HQ-9とFK-3は、円筒形ランチャーからの発射方式も異なっている。前二者はミサイルを（ランチャー底部のガス発生装置などを用いて）ランチャーから射出して空中でロケットモーターに点火するコールドローンチ方式を採用しているのに対して、FK-3はランチャー内部でロケットモーターに点火してその推進力で発射するホットローンチ方式を採っている点である。この得失も、これまでの選択と共通しており、コールドローンチ方式は様々なメリットがある反面でシステムが複雑になりコストが増大するのに対して、ホットローンチ方式はいくつかの問題はあるが、それだけシステムが簡潔になり、開発リスクと製造コストが下がる利点がある。
FK-3のTEL車とH-200火器管制レーダーは、いずれも25tの積載能力を25t積載能力と8×8駆動のTA5450シャーシを用いている[14]。同シャーシを用いた8輪トラックTAS5450は、ドイツDeutz社のBF6M1015CPディーゼルエンジン（517馬力）と、同じく独ZF社製WSK400ギアボックスを搭載している。最高速度は65km/h、航続距離は800km。車体前方に4ドアの完全防護キャビン配置し、エアコンも装備されている[14]。車体には油気圧ジャッキを備えており、戦闘態勢に入ると車体をジャッキアップしてプラットフォームとして安定させた状態にする[14]。
大型ランチャーのS-300/HQ-9は専用の巨大な発射器を牽引してもらうか、車載化するにしてもFK-3より大型トラックもしくはミサイル輸送専用に開発されたTEL車を用いる必要があり、取得コストの増大や運用時の制約に繋がる。それに対して、同じ4連装発射器ながら軽量・コンパクトなFK-3は、TEL車についても通常の8×8トラックの荷台からの運用が可能である点が輸出市場での高評価につながった[5]。
ハイエンドな長距離・高性能地対空ミサイル・システムであるS-300/HQ-9に対して、FK-3はそれらと遜色のない射程を有する地対空ミサイル・システムを安価な取得費用・維持費用で調達可能にすることを追求した設計方針であることが上の記述から見て取ることが出来る。これは国際市場で勝ち残るための競争力を与えるための措置であり市場での評価を得ると共に、のちに中国空軍での採用を得たポイントとなった。
【誘導システム】
FK-3の技術的ベースであるKS-1/KS-1Aは、HQ-2以来の無線指令誘導システムを用いている。無線指令誘導は、地上から無線で指令を送ってミサイルを制御する方式であり、ミサイル自体のセンサー能力に制約されず長射程化が可能で、無線誘導装置の能力を向上させれば複数のミサイルの同時制御ができるなどの利点がある。その反面、命中までの全過程を制御する必要があるので電子攻撃により無線指令が遮断された場合は制御不能になる脆弱性を有しており、遠距離になればなるほどほど精度が急激に低下する難点があり、また命中まで無線指令を出し続ける地上局の位置が暴露され防空制圧攻撃を受けやすくなるなど様々な問題を抱えていた[2][6]。
この問題は開発陣も認識しており、改良型KS-1Cでは誘導システムに大きな変更が加えられ、このシステムがFK-3でも採用されることになる[3]。KS-1C/FK-3の誘導システムは、従来の無線指令誘導に加えて、無線指令誘導+セミアクティブ・レーダー誘導の複合誘導システムの二つの誘導方式が選択可能となった[3]。
前者は、比較的近距離目標に対して無線指令誘導の精度が高い範囲内で用いられる[6]。後者は、遠距離目標に対して用いられ、ミサイルの発射から一定の距離までの中間段階の誘導を無線指令誘導で行い、目標まで20〜30kmまで接近した段階でセミアクティブ・レーダー誘導に切り替わることで、地上からの制御は必要なくなる。セミアクティブ・レーダー誘導のほうが遠距離でも誘導精度が落ち難い特性を生かしたのである[6]。これ以降は、地上から照射されたレーダー波が目標に当たって生じた反射波をミサイル内蔵のシーカーがキャッチしてその方向へ向かって自律飛行する。これにより、地上からの制御を途中で止めることが出来るので、同時に制御可能なミサイルの数を増やすことが可能となり、より多くの目標に対してミサイルを指向させられるようになった。命中精度自体も無線指令誘導より向上しており、以前の無線指令誘導のみの場合だと目標から50m圏内までの命中精度であったが、新方式であればそれが30m圏内まで縮まったので、撃破できる可能性が高まっている[3]。
二つの制御モデルを有することで、FK-3/KS-1Cはシステムの冗長性を高めることが出来た。電子妨害によりセミアクティブ・レーダー誘導が使えない場合でも、無線指令誘導に切り替えることでミサイルを制御し続けることが出来るようになり、異なる目標に指向させる場合にも無線指令誘導を用いてミサイルの軌道を変えることで対応可能[3]。
セミアクティブ・レーダー誘導は1960年代頃から各国で用いられてきた誘導システムであり、1990年代には、ミサイル自体が目標を追尾するアクティブ・レーダー誘導や、米パトリオット地対空ミサイルなどで採用されたTVM (Track-Via-Missile) 誘導といった新たな誘導システムが登場してきていたが、FK-3ではあえてセミアクティブ・レーダー誘導と無線指令誘導の併用という方式を採用したが、これもFK-3の開発コンセプトである「必要十分な性能の確保とコスト低減への意識」によるものであった。(資料によってはFK-3もTVM誘導を採用しているとの記述もあるが、ここではその記述があることを触れるに留める[7]。)新しいシステムは高い命中精度や多様な目標への対処能力を高め、中には「発射後打ちっぱなし機能」を備えたシステムもあるが、それらを実現するには新技術を要しミサイルの価格と維持コストの増大に繋がる。FK-3はすでに実績が確立しているシステムを用いることで、エリアディフェンス地対空ミサイル・システムとして必要十分な能力を確保しつつ、取得性と整備維持の両面で各国ユーザーが調達しやすい低コストを狙ったのである[3]。
FK-3の有効射程は5〜100km、有効射高は50〜27,000メートルで、これはHQ-9の有効射程7〜125km、最大有効射高30,000mと比較するとやや劣るものの、前身のKS-1から倍増されており、安価なエリアディフェンス防空ミサイルとしての性能を十分に満たすものであった[2][8]。
【システム構成】
FK-3の一個地対空ミサイル大隊は、TEL車×4とH-200火器管制レーダー搭載車×1で構成される。12発のミサイルで6目標を同時に迎撃可能[2]。その上位クラスとなる一個防空ミサイル旅団は司令部と隷下の6個大隊から編成され、捜索警戒レーダーが周辺空域の滞空警戒監視を担当し、コマンドポスト車×1が、6個大隊の指揮を執り、72発のミサイルを用いて同時に36目標を迎撃することが出来る[2]。
1つのFK-3/HQ-22旅団級戦闘単位 は、1両の指揮統制車が6つの大隊レベル火力単位を指揮し、72発のミサイルで36の目標を同時に迎撃できる。
ミサイル大隊の指揮管制の中核となるのがH-200 火器管制レーダーである。これはTEL車と同じ8輪トラックの荷台に搭載されて自走可能。H-200は、デジタル制御のフェイズド・アレイ・アンテナを使用することで、迅速にレーダー波ビームの切り替えが可能となり、複数目標に対する高い同時追跡/誘導を可能にし、戦場の状況認識と交戦効率を向上させる存在としての役割を担っている[1]。
前述の通り、H-200はFK-3のみならず、既存のKS-1/1A/1C、さらに古いHQ-2の誘導も可能であり、旧式のHQ-2（とその原型であるソ連製S-75）も新型の火器管制システムと統合化することで命中精度の向上や多目標同時攻撃能力を改善させることが可能となる[9]� �これは既存のミサイルの在庫がある国にとっては費用対効果に優れた選択肢となり、この点がのちに中国空軍で採用されるうえでのポイントの一つとなった。
【FK-3からHQ-22へ：中国空軍への採用】
2014年の珠海航空ショーから二年後、2016年珠海航空ショーでは再びFK-3が展示されたが、ここで新たな型式名である「HQ-22（紅旗-22）」という中国軍の制式名称が明記されたことで、輸出向けに開発されたFK-3が中国軍の採用を勝ち得たことが公にされた[2]。
元来、中国空軍の防空部隊の主力を担っていたのはソ連から導入され長年改良が重ねられてきたHQ-2地対空ミサイル・システムであったが、すでに旧式化は否めず、1991年の湾岸戦争以降大きな脅威と認識されるようになったステルス機や巡航ミサイル、弾道ミサイルといった新たな脅威に対応するすべはないと判断されていた。それゆえ、中国は莫大な資金を投じて防空システムの近代化に着手しており、その一環としてエリア・ディフェンス防空システムの要として、ソ連からS-300シリーズの調達を進め、それと並行して中国製HQ-9の生産・配備も開始されていた[9]�´◆�しかし、両システムとも高性能である反面、調達・維持コストの負担の大きさが目立ち、大量に配備されていたHQ-2を完全にS-300/HQ-9だけで代替することは困難なことは明らかであった[9]� �
そこで注目されたのがHQ-9の半額で調達可能という安価なエリア・ディフェンス防空システムであるFK-3だった[10]。調達費用と運用費用が低く、既存のHQ-2やKS-1とのシステム互換性を有するFK-3は、高性能・高価格兵器であるS-300/HQ-9を上手く補完することが出来る存在であり、「ハイ・ローミックス」でエリア・ディフェンス防空システムを強固にできるポテンシャルを有していた。大量に在庫があるHQ-2との互換性を有する点も重要である。実際、2016年11月空軍ではHQ-22防空システムの管制を受けたHQ-2を用いて実弾射撃演習を実施している。その結果、15発のHQ-2で15の標的機を撃墜する高い命中率を上げることに成功した[7][9]� Ｌ杵澄△海譴詫�想的な数値であり、HQ-2もFK-3も実際の運用では撃墜確率を高めるため、一目標に2発（HQ-2だと2〜3発）を指向させるのが通常なのだが、この演習の成果は旧式ミサイルの効率を大いに高めたことを実証する成果であった。
HQ-22は、高価なシステムであるS-300/HQ-9の不足を補い、防空システム全体の迎撃範囲を拡大・濃密化するために数をそろえる役割を担った。主な迎撃対象は、固定翼機、巡航ミサイル、戦術空対地ミサイル、攻撃ヘリコプターなどであり、S-300/HQ-9のような弾道ミサイル迎撃能力は有していないが、そこは低コストの代償として許容された模様[11]。西側メディアの報道によると、2018年には13個大隊のHQ-22が配備されたのこと[14]。
HQ-22は中国軍での採用に当たって能力向上がなされており、新型レーダーの採用やミサイルの射程延伸などのアップグレードを実施[6]。その射程は120km[14]に延伸されている。170km[5]という数値もあるが、ミサイルの射程はどのような設定で換算するかにより大きく変化するものであり、120kmがこれ以上出せない射程というわけではないのに注意[6]。S-300/HQ-9に比べて射角が制限される問題についても、HQ-22は、主に空軍の飛行場や要地防空を目的として、敵の攻撃がある程度予想される地域に展開させることで、射角の制限を補うことが出来る[6]。また、発射器を完全に垂直状態にするよりも早く発射状態に持っていける点もメリットである[6]。
【FK-3の改良】
開発陣ではHQ-22/FK-3について、新たな脅威に対応して能力の陳腐化を防ぐための改良を続けている。
FK-3については設計当初から、ユーザーの要望に応じて発射器を垂直に立てて全方位発射可能な方式に変更することを想定していたとのこと[2]。実際、2024年の珠海航空ショーで登場したFK-3はS-300/HQ-9と同様に発射器を垂直に立てた状態で展示が行われており、発射器に大きな変更が施されたことが明らかになった[11]。これまでむき出しで搭載されていた円筒形ランチャーは、トラス構造の金属フレームで固定され、発射方式も発射器を垂直に立てて地面に接地させる方式に変更された。さらに一基の円筒形ランチャーは、4連装の小口径ランチャーに換装されており、米Mk.41垂直発射システムのようにクアッドセルにされているのも注目されている[11]。
まず、発射方式の変更は必然的にミサイルやランチャーの構造自体に大きな変更を加えることになる。射出方式は、ホットローンチ/コールドローンチどちらでも大丈夫だが、ミサイル自体は垂直に打ち上げられた後、空中で軌道を変更する推力偏向システムを実装する必要がある[11]。構造の複雑化によるコスト増の懸念については、高エネルギー推進剤の生産能力の向上と精密制御部品の生産拡大により、価格を抑えられる可能性が指摘されている[11]。
クアッドセル化されたFK-3は「FK-3B」の型式名が付与されている[11]。ミサイルの全長はFK-3の半分程度になり、直径も大幅に小型化されており、これによってもともとのランチャーと同じ容積に4発を収めることが可能となった[11]。射程はそのサイズから40km程度ではないかと推測されており、近距離に飛来する複数の経空脅威に対して、手数を多くできることは、ドローンや徘徊弾薬が普及する現在の戦場において防空部隊が生き残るために求められる能力向上の方向性を示すものだといえよう。
【HQ-22Aの登場】
2025年9月3日に北京で実施された軍事パレードにおいて空軍防空部隊の新装備の一つとしてHQ-22Aが登場した[12]。前年の珠海航空ショーのFK-3/FK-3Bとは異なり、TEL車の外観には大きな変化は見られず、変更箇所は主にレーダーを中心とした火器管制システムおよび、各システムのハードウェアとソフトウェアに施されているものと考えられる。
HQ-22Aは近年の脅威の変化に対応して、ステルス機、極超音速ミサイル、ドローンのスウォームアタックといった多様化・複合化する脅威の存在に対して、フェイズド・アレイ・レーダーの探知能力を強化するともに火器管制システムをアップグレードすることで「より早く正確に探知してより早く確実に対処する」ことを可能としたとされる[12]。
HQ-9B、HQ-22A、HQ-16は、エリア・ディフェンス防空ミサイルの「ハイ・ミドル・ローミックス」を形成し、それぞれ補い合うことで強固な防空システムとして機能することになる。二番目に射程の長いHQ-22Aはこの組み合わせの中で「ミドル」を担当することになる[12]。HQ-22Aは、その半導体などのコンポーネントを完全に国産化しており、外国の部品供給を懸念することなく生産が可能[12]。
HQ-22Aの有効射程は最大120km、射撃高度は50〜2,7000m。ミサイルの飛翔速度は最大マッハ6と、スペック上は以前と変更は見られない。火器管制レーダーについては遠距離探知性能と対EW戦能力が強化され、厳しい電子妨害下においてもステルス機の最大探知距離は400kmを超えているとされる[12]。
近年の防空システムは、敵の防空制圧攻撃に対応するため迅速な展開と撤収能力がますます重視されるようになっているが、HQ-22Aも例外ではなく、発射体制から6分以内で陣地転換に移行できるようにすることで、迅速な機動を行って被発見率を下げ、生存性を高める措置が取られている[12]。
HQ-22Aは既存のHQ-22と高い共通性を有しており、既存のHQ-22も改修を施すことでHQ-22Aへのアップグレードが可能。これにより、既存のHQ-22戦力を陳腐化させることなく、新たな脅威への対応能力を維持・高度化していくことを意図している[12]。これが、2024年の珠海航空ショーで登場した大幅改良型FK-3/FK-3Bが中国空軍に採用されなかった理由であろう。
HQ-22Aは決して最先端の防空ミサイルではないが、中国空軍にとっては「実用的な」兵器であり、中国防空システムの「ミドル」を担当して、総合的な防空システムの強固化に貢献するという立ち位置は開発当初から変わっていないことが分かる[12]。
【FK-3の海外ユーザー�．札襯咼◆�
FK-3は、費用対効果に優れた調達しやすいエリア・ディフェンス防空ミサイル・システムとして海外市場への売り込みが図られており、これまでに、セルビアとタイの二か国で採用を勝ち得ている。特にセルビアに対しては、同時期に導入されたHQ-17AE中距離地対空ミサイルと共に中国製地対空ミサイル・システムの欧州地域への初輸出ということで注目を集めた[7][13]。セルビアは2022年にFK-3/HQ-22を配備して、2025年1月2日に正式に完全運用段階に達したことを明らかにしている[7]。中国製兵器の導入は近隣諸国やアメリカなどの警戒を生んだが、セルビアと歴史的に関係の深いロシアからのS-300/S-400導入よりは抵抗が少ない選択肢として選ばれた側面がある。
セルビア軍が配備したFK-3/HQ-22は、中国軍のものと同じ傾斜式発射器を採用したタイプである。FK-3/HQ-22を運用する部隊の指揮官は、同ミサイルの広範な電子戦対策と、優れた射撃管制能力を評価。その同時迎撃能力の高さは、飽和攻撃に対して貴重であるとした。セルビアのFK-3/HQ-22は、近代化された旧ソ連製のS-125地対空ミサイル・システムや、ロシアから導入したパンツィーリSガン・ミサイル複合防空システムなどとネットワーク化されており、大量のドローンや巡航ミサイルを用いた飽和攻撃に対する防御体制を強化している。
【FK-3の海外ユーザー�．織ぁ�
東南アジアにおける中国製兵器の大口ユーザーの一つであるタイにおいてもFK-3の調達が行われた。
タイが調達したFK-3は2024年に珠海航空ショーで披露されたものによく似たトラス構造でランチャーを支えているタイプ。FK-3を運用するのはタイ海軍であり、その役割はタイ東海岸のサッタヒープ海軍基地、ウタパオ空港、レムチャバン深水港、ラヨーン県のマプタープット工業団地、パタヤを含む沿岸地域の防空体制の中核を占める存在となるとのこと[4]。タイ海軍への就役は2022年9月であり、翌年1月には一般公開が行われている[4]。
【参考資料】
[1]The Economic Times「Chinese HQ-22 air defense system has an American stamp! US firm develops surrogate model of SAM system」（Global Desk/最終更新日2025年8月11日)https://economictimes.indiatimes.com/news/internat...
[2]MDC軍武狂人夢「凱山一號防空飛彈系統」
[3]姜浩 丛语「无线电指制导也能撑起一片天—访中国航天科工集团工程师申工」『兵工科技』2014.24（兵工科技杂志社/11〜15ページ）
[4]MILITARYLEAK.COM「Royal Thai Navy Unveils Chinese-built FK-3 Surface-to-air Missile System」https://militaryleak.com/2023/01/31/royal-thai-nav...
[5]荒木雅也「中国人民解放軍空軍主要装備カタログ」 『現代中国人民解放軍総覧』（アルゴノーツ社/2023年9月28日）291ページ
[6]腾讯网「塞尔维亚亮相中国FK3防空导弹，战力比肩爱国者，专打北约软肋」（科罗廖夫/2022年5月1日）https://news.qq.com/rain/a/20220501A056JY00
[7]Military Watch「Serbia Now Has One of Europe’s Top Surface to Air Missile Networks: Chinese HQ-22 Becomes Fully Operational」（Military Watch Magazine Editorial Staff/2025年1月2日）https://militarywatchmagazine.com/article/serbia-e...
[8]「防空反导模块—“红旗”-9远程地空导弹」『兵工科技 2015年�甦�典藏版：1945-2015纪念中国人民抗日战争暨世界反法西斯战争胜利70周年大阅兵』兵工科技杂志社/56-58ページ）
[9]�｜慮叩�红旗-22系统能兼容引导红旗-2对目标予以拦截」（知乎用户XKtjGp/ 2019-07-16）https://zhuanlan.zhihu.com/p/73799717
��河津幸英『図説 米中軍事対決』（アリアドネ企画、2014）260〜284ページ
[10]「塞尔维亚亮相中国FK3防空导弹，战力比肩爱国者，专打北约软肋」（科罗廖夫/2022年5月1日）https://news.qq.com/rain/a/20220501A056JY00
[11]腾讯网「利好塞尔维亚，垂发化+一坑四弹，防空-3改进型升级幅度简直离谱」（啸鹰评戎/2024年11月22日）https://news.qq.com/rain/a/20241122A09AZY00
[12]唐志远 吴钩「对空抗击方队—红旗-11通用末端防御武器体系、红旗-20新型防空导弹、红旗-22A中远程防空导弹、红旗-9C中程防空导弹、红旗-19防空反导体系、红旗-29防空反导体系」『兵工科技 纪念中国人民抗日战争暨世界反法西斯战争胜利80周年2025九三大阅兵 下册』（兵工科技杂志社/2025年9月）63-66ページ
[13]Army Recognition.com「Serbia Continues to Purchase Chinese Equipment with Acquisition of HQ-17AE Air Defense Missile Systems.」（2025年8月27日）https://www.armyrecognition.com/archives/archives-...
[14]Missilery.info「HQ-22 (FK-3) anti-aircraft missile system」https://en.missilery.info/missile/hq-22
