前回RingMakerでリングを作成しました。
これから本格的にチェインメイルのループテクスチャを作る作業に入ります。
非常にややこしい事になっていますが、単純な処理の繰り返しなので、フローを理解すればＯＫです。

作成
Gradient Map×2　ブレンド×2　トランスフォーム2D×4
パラメータ
トランスフォーム2D A
トランスフォーム2D B
トランスフォーム2D C
トランスフォーム2D D

わらわらとノードが増えましたが、単純にリングを4つ配置しているだけです。
Gradient Mapとブレンドノードは、アルファチャンネルを用いるために使用しています。

ちなみにこれらを普通に重ねるとこんな感じになります。

一応それっぽい形にはなっていますが、前後の関係がめちゃくちゃですね。
なので、前後の関係を切り分ける必要があります。

作成
ブレンド×5
パラメータ
ブレンド A
ブレンド B
ブレンド C
ブレンド D
ブレンド E

チュートリアルなのでサクサクやっていますが、この辺は結構考えながら作っています。
これをブレンドで前面になるように張り付けていけばＯＫです。

作成
ブレンド×7

この辺は本当に力技みたいになってますが、単純に画像を重ね合わせているだけです。
こういうのは、マルチブレンドノードみたいなのをオリジナルで作れば非常にシンプルに出来そうですね。


おまけ

FX-Mapで重ねると、グラフ上はシンプルになります。クワドラントのブレンドモードはアルファブレンドにしましょう。

作成
Output×3　グレースケール変換×2　トランスフォーム2D レベル
パラメータ
Output(上から順に)
レベル
トランスフォーム 2D	好きな回数　/2　を押して細かくする

カラー出力はオマケなので必要ないと思われる方は作らないでもＯＫです。

これでチェインらしい物はできました。しかしこのまま使うのはグラフが複雑になるので、グラフを分けましょう。

ChainMakerグラフを作成し、New_Graphの内容をコピペ

作成
Input×4
パラメータ
Input(上から順に)

FX-Mapノードを、各Inputノードに差し替えましょう。

非常にスッキリしました。ついでに、New_Graphの名前をOutputに変えています。
後はタイルテクスチャの細かさを指定できるようになると便利ですね。
なのでエクスポーズ・関数設定をしていきましょう。

エクスポーズ
ノード名	パラメータ	インプットパラメータ名
トランスフォーム2D	トランスフォームマトリックス	Tiling

これで幅や高さを変更できますが、エクスポーズしたままだとユーザー側に下記の通り4つの値を持つ行列を入力させる必要があります。

トランスフォームマトリックス(matrix22)
パラメータ	対応処理
0	幅の拡大率
1	縦方向のシアー度合
2	横方向のシアー度合
3	高さの拡大率

当然シアーの要素はいりませんし、Tilingの整数値を一ついじればタイルの幅と高さの拡大率が変わってほしいので、まずはインプットパラメータの設定を変えましょう。

タイプをInterger1に設定

Interger一つで4つのFloat値を出力するには関数が必須となります。
関数を作成しましょう。

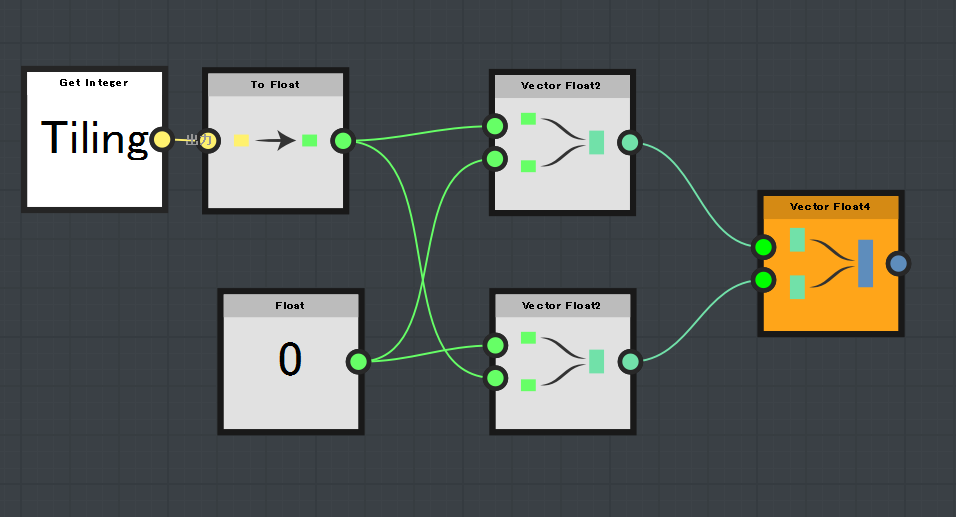

トランスフォーム2Dのトランスフォームマトリックス関数内へ移動

作成
Get Interger　To Float Vector Float×2　Float Vector Float4
パラメータ
Get Interger	Tiling
Float	0
Vector Float4	右クリック＞出力に設定

Vector Float4で2次元のパラメータを持つノード2つを1つにまとめ、4つのパラメータとして扱っています。
4つの値を一つのノードで出力する仕組みはこの形で決まっているという事を覚えましょう。(入力パラメータの次元は2:2だけでなく、3:1、1:3のでもいけます。)
出力2と出力3は、前述のとおりシアーの度合です。シアーはさせたくないのでFloat値0を割り当てています。

これでTilingの値を上げれば細かいチェインができるようになりました。


次は仕上げとして質感を作りましょう。

チェインの質感作成

---
